单相交交变频电路的基本工作原理
点击数:7256 次 录入时间:03-04 11:33:32 整理:http://www.55dianzi.com 电子技术
Ø 电路构成
²由P组和N组反并联的晶闸管变流电路构成,和四象限变流电路相同
²变流器P和N都是相控整流电路

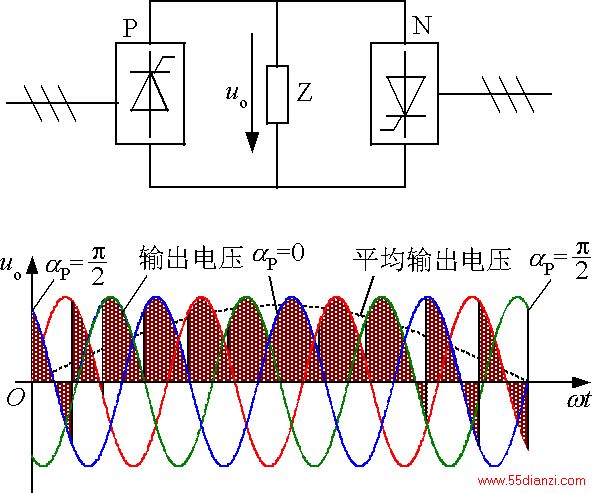

图4-18 单相交交变频电路原理图和输出电压波形
Ø 工作原理
²P组工作时,负载电流io为正
²N组工作时,io为负
²两组变流器按一定的频率交替工作,负载就得到该频率的交流电
ø改变切换频率,就可改变输出频率wo
ø改变变流电路的控制角a,就可以改变交流输出电压幅值
²为使uo波形接近正弦,可按正弦规律对a角进行调制
在半个周期内让P组a 角按正弦规律从90°减到0°或某个值,再增加到90°,每个控制间隔内的平均输出电压就按正弦规律从零增至最高,再减到零
uo由若干段电源电压拼接而成,在uo一个周期内,包含的电源电压段数越多,其波形就越接近正弦波。
