TC55系列是一种高精度、低功耗、低压差固定正电压稳压器IC系列。该系列的特点是:输出电压范围较宽,分挡极细,输出电压为2.1——6.0V(每一种输出电压的间隔为0.1V);压差低(在100mA输出电流时压差为120mV,在200mA输出电流时为380mV);输出电压精度高,它可达±2%(用者可订制精度±1%的):低功耗,其静态电流在V。=5.0V时为1.1uA;温度稳定性好,其典型值为±100ppm/℃,电压调整率好,其典型值为0.2%/V;内部有短路保护电路。
由于TC55系列有上述优异的性能,它非常适用于以电池为电源的电子产品。例如照相机及便携式视频装置、记录仪及蜂窝电话、太阳能为电源的仪器、便携式仪器、仪表等。

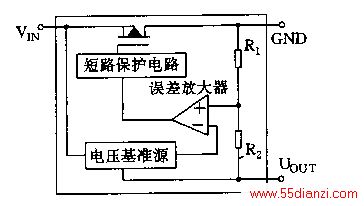

TC55系列的结构框图如图1所示。它主要由基准电压源、误差放大器、短路保护电路、输出MOSFET及确定输出电压的分压器电阻R1及R2组成。
TC55的主要极限参数是:
最大的输入电压Vin为12V;
最大的输出电流为Iout=Pd/(Vin-Vout)mA (SOT-23封装的Pd=150mW,SOT-89封装的Pd=500mW,TO—92封装的Pd=500mW);
工作温度范围为-40——+85℃。

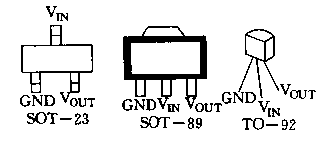

TC55有三种封装形式,其管脚排列如图2所示。
TC55的典型应用电路如图3所示。
