CD4060引脚图与简介

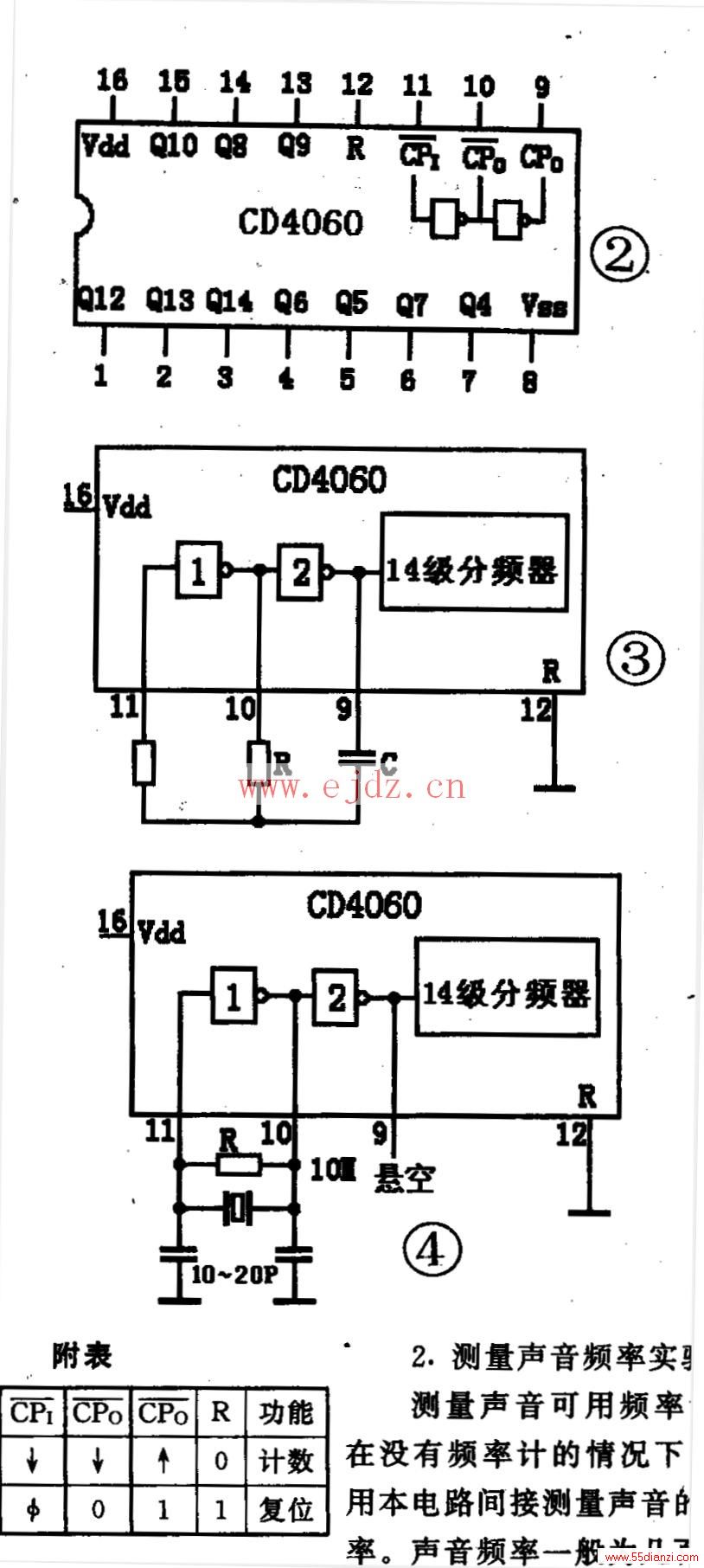

《CD4060引脚图》

简介：

CD4000系列的芯片，除了跟74系列的电气特性有所区别外，例如：
1) 电压范围宽，应该可以工作在3V～15V，输入阻抗高，驱动能力差外，跟74系列
的功能基本没有区别；
2) 输入时，1/2工作电压以下为0，1/2工作电压以上为1；
3) 输出时，1=工作电压；0=0V
4) 驱动能力奇差，在设计时最多只能带1个TTL负载；
5) 如果加上拉电阻的话，至少要100K电阻；
6) 唯一现在使用的可能就是计数器，CD4060的计数器可以到14级二进制串行计数/
分频器，这个74系列的做不到这么高；
