编码器（ENC）

　　在逻辑电路中用二进制表示事物的状态或数，简称代码，设计者规定用什么形式的代码表示事物或什么数，叫做编码。一般来说，编码只是给每一事件或数用特殊的符号表示，不需要有特殊的规则。实现编码的组合逻辑电路称作编码器。目前经常使用的编码器有普通编码器和优先编码器两类。

　　　①　普通编码器

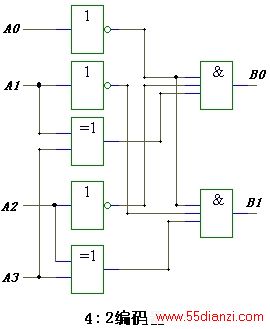

　　在普通编码器中，任何时刻只允许输入一个编码信号，否则输出将发生混乱。以2位普通编码器为例，分析普通编码器的工作原理。如图示 4:2 编码器。

　　

　　4:2 编码器看作计算机配有四个外部设备：声卡（A0）、硬盘驱动器（A1）、鼠标（A2）、网卡（A3）作为输入信号，B0、B1作为编码输出。逻辑表达式是：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　?

　　　　

　　真值表如下：

　　　
　　某一时刻只允许输入一个编码信号，如 A1（A1 = 1）向 CPU 请求传送数据，CPU 根据接收的编码 B1B0 = 01，启动硬盘驱动器，开始传送数据。
　　由此可以看出普通编码器是多输入、多输出的组合逻辑电路。有多个输入端 N，1 为有信号，0 为无信号，或相反；多个输出端 n ,其位数由 n = lgN 决定。某一输入与它的编码输出是唯一对应关系。
