JK触发器

把RS触发器的输出端反馈到输入端，并增加输入R和S的个数，就可以形成JK（输入端分别叫做J和K）触发器。

JK触发器的特点是允许有多个翻转条件控制输入。如果把JK触发器的输入端连接在一起，就可以形成D触发器。另外，如果把JK触发器的不同输入端接不同的控制信号，就可以形成计数器。

JK触发器有脉冲触发和边沿触发两种结构类型。

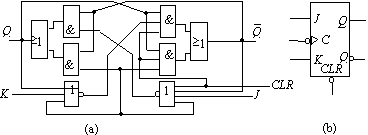

电平触发JK触发器逻辑结构  仿真演示

边沿触发JK触发器逻辑结构
