本节所列出的基本公式反映了逻辑关系，而不是数量之间的关系
，在运算中不能简单套用初等代数的运算规则。如初等代数中的移项规则就不能用，这是因为逻辑代数中没有减法和除法的缘故。这一点在使用时必须注意。
二、逻辑代数的基本规则
1.代入规则
在任何一个逻辑等式中，如果将等式两边出现的某变量A ，都用一个函数代替，则等式依然成立，这个规则称为代人规则。
例如 ，在B(A＋C)＝BA＋BC中 ，将所有出现A的地方都代以函数A＋D,则等式仍成立，即得B[(A＋D)＋C]＝B(A＋D)＋BC＝BA＋BD＋BC
代人规则可以扩展所有基本定律的应用范围。
2.反演规则
根据摩根定律，求一个逻辑函数Ｌ的非函数
时，可以将Ｌ中的与（·）换成或（＋），或（＋）换成与（·）；再将原变量换为非变量（如Ａ换成
），非变量换为原变量；并将1换成0，0换成1；那么所得逻辑函数式就是。这个规则称为反演规则。
注意，交换时要保持原式中的先后顺序，否则容易出错。
例如，求
的非函数时，按照上述法则 ，可得
，不能写成
。
运用反演规则时必须注意两点：
（1）保持原来的运算优先顺序，即如果在原函数表达式中,AB之间先运算，再和其他变量进行运算，那么非函数的表达式中，仍然是AB之间先运算。
（2）对于反变量以外的非号应保留不变。
3.对偶规则
L是一个逻辑表达式，如把L中的与（·）换成或（＋）,或（＋）换成与（·）；1换成0，0换成1，那么就得到一个新的逻辑函数式，这就是L的对偶式，记作L。
例如，
，则
。变换时仍需注意保持原式中先与后或的顺序。
所谓对偶规则，是指当某个逻辑恒等式成立时，则其对偶式也成立。
利用对偶规则，可从已知公式中得到更多的运算公式。
例如，吸收律
成立，则它的对偶式
也是成立的。
三、逻辑函数的代数变换与化简法
在第１章，曾经通过列写真值表，得到了楼梯照明灯控制的逻辑表达式，它是一个同或函数
。那么 ，对应唯一的真值表，逻辑函数表达式和实现它的逻辑电路是不是唯一的呢？下面就讨论这个问题。
1.逻辑函数的变换
例：函数

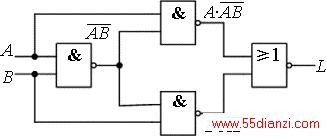

对应的逻辑图如下图所示。利用逻辑代数的基本定律对上述表达式进行变换。
解：
结果表明，图示电路也是一个同或门。
例：求同或函数的非函数。
解：
这个函数称为异或函数，它表示当两个输入变量取值相异（一个为0，另一个为1）时，输出函数值为1。

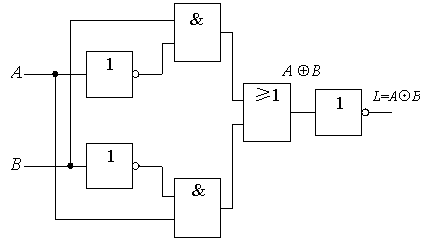

在MOS门电路中 ，我们已接触过异或门，上面的推导更明确地告诉我们，异或门和同或门互为非函数。所以在异或门电路的输出端再加一级反相器，也能得到同或门，如下图所示。
至此，我们已经学到了不止一种同或函数，但是同或函数的真值表却是唯一的，事实上还可以列举许多。由此可以得出结论：一个特定的逻辑问题，对应的真值表是唯一的，但实现它的电路多种多样。这给设计电路带来了方便，当我们手头缺少某种逻辑门的器件时，可以通过函数表达式的变换，避免使用这种器件而改用其他器件。这种情形在实际工作中常会遇到。
2.逻辑函数的化简
根据逻辑表达式，可以画出相应的逻辑图。但是直接根据某种逻辑要求而归纳出来的逻辑表达式及其对应的逻辑图，往往并不是最简的形式，这就需要对逻辑表达式进行化简。

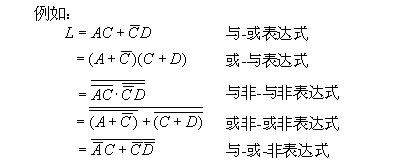

一个逻辑函数可以有多种不同的逻辑表达式，如与—或表达式、或—与表达式、与非—与非表达式、或非—或非表达式以及与—或—非表达式等。
以上五个式子是同一函数不同形式的最简表达式。以下将着重讨论与或表达式的化简，因为与或表达式易于从真值表直接写出，且只需运用一次摩根定律就可以从最简与或表达式变换为与非一与非表达式，从而可以用与非门电路来实现。
最简与或表达式有以下两个特点：
①与项（即乘积项）的个数最少。
②每个乘积项中变量的个数最少。
代数法化简逻辑函数是运用逻辑代数的基本定律和恒等式进行化简，常用下列方法：

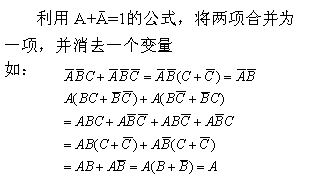

① 并项法
② 吸收法
③ 消去法
④ 配项法
使用配项的方法要有一定的经验，否则越配越繁。通常对逻辑表达式进行化简，要综合使用上述技巧。以下再举几例。

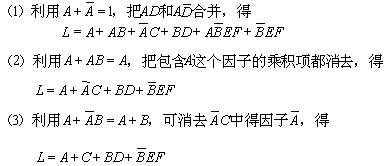

例1

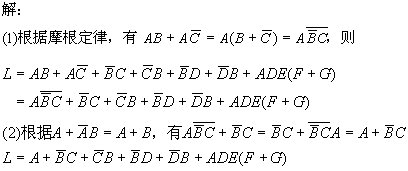

解：

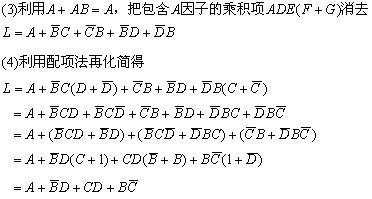

例2
