分
分/合
合
A组静置，B组充电
分
合
合
分
A组静置，B组放电
分
合
分
分
A组静置，B组静置
分
分
分/合
分

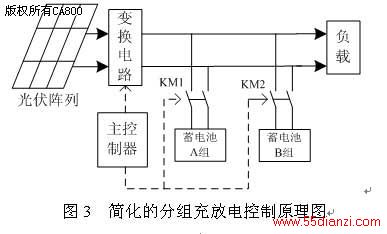

以上的控制系统虽然能够考虑所有的工作情况，但是控制复杂，对于千瓦级的系统，效果较好，对于容量较小的光伏系统，简化系统中的控制环节，一种简化的工作状态如下图3所示，简化的分组充放电控制指令如表2所示。
表2 简化的分组充放电控制继电器指令表
电路状态
KM1
KM2
A组充电或者放电，B组静置
合
分
A组静置，B组充电或者放电
分
合
在实际的系统中，应该结合系统的实际设计容量和负载的要求，具体选择合理的控制方案，分组控制策略在实际的控制中很容易实现。在某营区光伏电站的项目设计中，我们应用了分组充放电控制策略，得到了很好的效果。
五、结论
随着军队后勤建设的不断发展，官兵环保意识的不断增强，光伏系统工程技术水平的不断提高，光伏发电系统必将在军队取得越来越多地应用。本文提出的分组充放电管理，对于提高光伏系统供电可靠性具有现实意义。同时，不断优化光伏系统的控制策略，研究光伏系统能量跟踪的规律，研制智能化程度较高的光伏系统控制器，对推动光伏系统的深入应用具有重大的作用。
