  (3)分组能够实现对于蓄电池组的维护性充电,在光照条件和蓄电池容量允许的条件对于蓄电池进行维护性的均衡充电,适当的过充能够避免电池电解液的分层;

  (4)能够实现充电的同时,又能为白天需要保证的重要负载放电。

  2.分组管理的原则

  蓄电池分组要考虑整个系统的设计容量,综合考虑光伏阵列在最大太阳辐射下的最大输出电流与蓄电池组的最大可充电电流的关系,分组的主要原则如下:

  (1)系统光伏阵列最大输出电流要小于蓄电池组的最大可充电电流。主要是针对蓄电池的荷电状态较低时的充电接收能力而言,可接受的充电电流稍微大于阵列的最大输出电流;

  (2)分组要考虑系统中负载的大小,放电电流在厂家规定的放电率附近,以一个工作日放电容量占蓄电池小组容量的20%左右为宜;

  (3)分组要考虑控制系统的设计与实现,不宜太多,一般不超过3组,以2~3组为宜。

  3.分组控制电路的结构分析

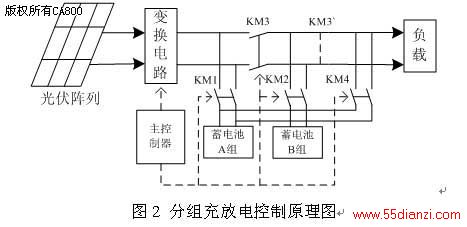

  以分两组为例,控制的策略如下:首先预测容量,对于容量较小的蓄电池组先充电,同时允许另一组放电;在线判断两组容量的变化,当两组容量相差达到30%以上时,进行充电和放电(或者静置)状态的切换;结合系统的控制策略,达到均衡充放电的目的,同时在系统的荷电状态较低时,应输出低荷电状态提示,结合负载的分级限制输出电流,分组控制电路结构如图2所示。

  图2中KM1、KM2、KM3、KM4为充放电控制继电器,电路中接入常开触点,KM3为辅助常闭触点,电路主要是实现上面提出的控制策略,选择电压和电流满足要求的继电器可以实现控制的要求,控制指令如表1所示。

表1 分组充放电控制继电器指令表

电路状态

KM1

KM2

KM3

KM4

A组充电,B组放电

A组充电,B组静置

分/合

A组放电,B组充电

A组放电,B组静置
