高端电流检测电路及原理.

　　3、效率和功耗：当电流较大时，RSENSE 上的功耗I2R 就不能忽略。在考虑检流电阻和功耗时，需要注意这一点。如果允许检流电阻发热，则电阻阻值可大一些。

　　4、电感：如果ISENSE 包含大量高频成分，则检流电阻的电感量要很小。线绕电阻的电感最大，金属膜电阻比较好。

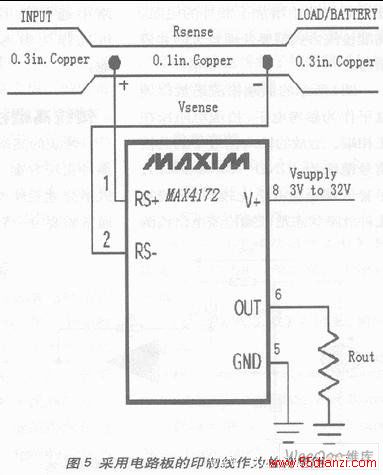

　　5、成本：如果合适的检流电阻的价格太高，则可采用另一种替代方案(图5）。它采用电路板的印制线作为检流电阻。由于印制板铜线“电阻”并不精确，电路里需要一个电位器调节满量程电流值。另外，铜线的温漂较大(大约为0.4%/℃），在宽温度范围下工作的系统需要考虑这一点。

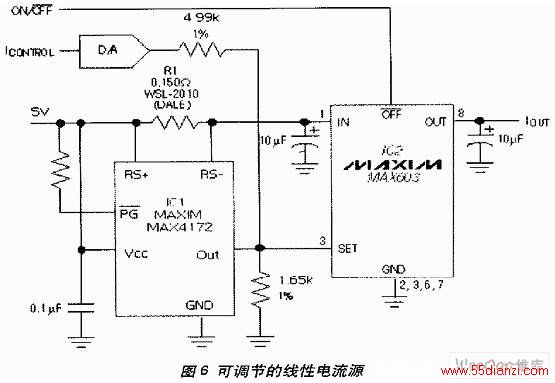

　　可调节的线性电流源

　　可调节线性电流源(图6)是利用高端电流检测器构成的一个典型应用电，IC1 将R1 电流转换成相应比例的电压信号，控制稳压芯片IC2 产生一个稳定的输出电流，D/A 转换器可以提供IOUT 的数字控制。要达到12 BIT 精度(60mA 每LSB)的要求，可使用并行接口的MAX530 或串行接口的MAX531。10 BIT 精度(250mA 每LSB)，则可使用并行接口的MAX503 或串行接口的MAX504。
