高端电流检测电路及原理.

　　MAXIM 的高端检流运放中所使用的检流电阻放置在电源的高端和被检测电路的电源输入端之间，检流电阻放在高端不给地线回路增加额外阻抗，这项技术提高了整个电路的性能并简化了布版要求。

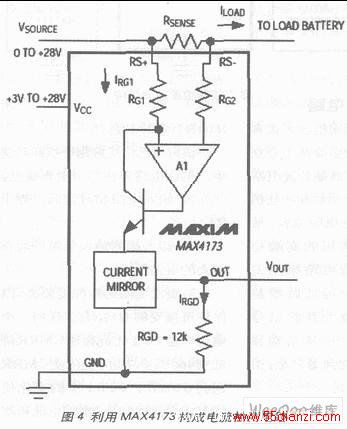

　　MAXIM 推出了一系列双向或单向电流检测IC，有些双向电流检测IC 内置检流电阻，可检测流入或流出被检电路的电流大小并通过一个极性指示引脚显示电流方向。增益可调的电流检测IC、固定增益（+20V/V，+50V/V，或+100V/V）电流检测芯片或包括单双比较器的固定增益电流检测IC，都采用小体积封装，如SOT23，可满足对尺寸要求苛刻的应用。图4 是用MAX4173 构成的高端电流检测电路。


　　图中输出电压与检流电阻的关系式为：

　　Vo=RGD*(Iload*Rsense)/RG1)*b 式中b 为镜像电流系数

　　上式可进一步简化为: Vo=Gain*Rsense*Iload;Gain= b*RGD/RG1

　　Gain 分别为：20(MAX4173T)，50(MAX4173F)，100(MAX4173H).

　　通过以上计算公式可看出，CMRR 由内部集成检流电路的工艺决定(典型值>90dB），不再受外部电阻的影响。

　　采用集成检流电路有以下优点：

　　1、器件的一致性好

　　2、极好的温漂特性

　　3、体积小

　　4、低功耗

　　5、使用方便

　　选择检流电阻的注意事项

　　检流电阻RSENSE 应根据以下几条原则进行选择：

　　1、电压损耗：检流电阻阻值过大会引起电源电压以IR 的数值降低。为了减少电压损耗，应选用小阻值的检流电阻。

　　2、精度：较大的检流电阻可以获得更高的小电流的测量精度。这是因为检流电阻上的电压越大，运放的失调电压和输入偏置电流的影响就相对越小。
