•包含阶段式保护、纵联式保护、故障状态差动保护、远方跳闸保护和远方备用电源自动投入功能的配电网控制终端；
•因地制宜的、适用的通信通道；
•可自动适应或在线修改保护方式和整定值的继电保护系统。
结合近两年在东北某地的实践，以一个手拉手配电系统说明简单的广域继电保护应用情况，见图1。
正常情况下：L1、L2、L3、L4线段由变电站A通过CB1供电；L5、L6、L7、L8线段由变电站B通过CB2供电；S4联络断路器处于常开状态。当在断路器S1和断路器S2之间L2线段发生故障（非单相接地），线路出口保护使断路器CB1动作，将故障线路切除，传统的故障隔离和恢复供电的方法是通过重合器和分段器的配合，经重合器多次重合实现的，该方法不依赖于通信。但是，由于重合器的多次重合，对配电系统造成的扰动在某些情况下是不能接受的。
带有配电网网络化继电保护的智能化重合器，实现故障状态差动保护的基本原理如下：每个馈线分段开关采用智能重合器，每个智能重合器的智能单元中都设置一个故障状态变量，来反映在线电流值是否越限。当故障电流大于整定值即越限时，此故障状态变量为1，否则为0。当故障发生时，智能单元的故障状态变量一旦变为1或线路失压，则智能单元一端主动把状态变量、开关状态及记录信号通过点对点通信方式传送给相邻智能单元，经智能单元判断，识别故障区段，并自动隔离故障和恢复非故障区段的供电。这种继电保护功能称为故障状态差动保护，可使配电网系统在故障时避免受多次冲击，并能迅速恢复供电。
在图1手拉手环网中，当在开关S1和开关S2之间线路段L2发生故障（非单相接地），由于故障电流，变电站A的线路保护使断路器CB1动作，将故障线路切除。装设在S1处的智能单元检测到故障电流，即故障状态变量为1，而装设在开关S2、S3处的智能单元没有故障电流且失压，经过点对点通信，每个智能单元的故障状态变量和相邻智能单元主动传送来的故障状态变量，经过运算来故障判断，结果为1识别出该故障发生在S1与S2之间的L2线路段上，保护立即发出跳闸命令，快速跳开关S1和S2实现故障隔离；当S1、S2的智能单元检测到开关S1、S2处于断开状态时，两智能单元主动向出口断路器CB1和联络开关S4传送开关状态量，CB1和S4分别收到S1、S2开关状态量并确认都为断开状态，则分别发出合上线路出口的断路器和合上联络开关S4完成向非故障区域恢复供电。

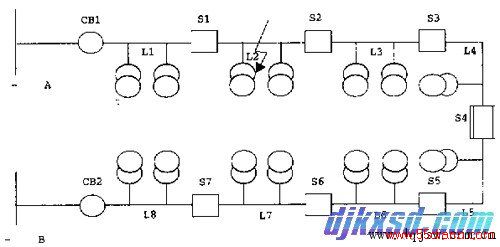

图1 一个手拉手环网
另外，智能化重合器具有阶段式保护功能，当上下级之间的短路电流能够配合时，也可采用阶段配合方式，同时可以选用方向鉴别。按照躲开某一点电流速断保护的主要优点是简单可靠，动作迅速；缺点是不可能保护线路的全长，保护范围直接受系统运行方式变化的影响。当系统运行方式变化很大，或者被保护线路的长度很短时，速断保护就可能没有保护范围。为了克服母线出口速断保护的死区，各个馈线分段上的智能重合器具有带时限的电流速断保护和定时限过流保护，来实现各个馈线分段之间的阶段式保护功能。
当合上S3恢复A区供电时，如果变电站B的容量不足，广域保护可以用远方联切方式切除一部分不重要的负荷，以保证对重要负荷的连续供电。
同时当变电站B向A区供电时，由于负荷电流增大，过电流保护定值需要进行相应的改变，广域继电保护可通过远方修改定值或自适应改变定值的功能来实现。
配电网网络化继电保护对通信通道的要求比较简单，既可采用优质的通信通道：光纤、导引线；也可因地制宜的使用公网GPRS、CDMA-1X等作为通信通道；即将推出的3G通信业务提供了更好的选择。
实现配电网网络化继电保护时，电力部门可以根据企业的资金状况分步投资，可以做到边投资边受益。最终完成基于配电网网络化继电保护的网络化、智能化配电网自动化系统。
