电动机星三角起动控制器电路 ..
点击数:7180 次 录入时间:03-04 11:51:34 整理:http://www.55dianzi.com 电工基础
常规或传统的星/角起运控制电路,往往由继电控制线路构成,一般采用时间继电器,及相关控制连线,配合主电路3只交流接触器的辅助触点,完成电动机绕组星接降压起动,和角接全压运行的切换控制过程。原配线的连接较为复杂,故障率较高,不便于检修。星/角起动器问世后,其体积同于普通继电器,其造价与一只普通的时间继电器相差不多。有些产品采用继电器专用插座,安装与代换方便,并且外部配线简洁,用于安装电动机降压起动柜等电力控制设备时,可大大节约人工和配线材料,缩短安装工时,并且检修便捷,受到人们的欢迎。各家低压电器销售商,也纷纷生产该类产品,作为配电盘、柜的配套元件。 ST3PR型星/角起动控制器

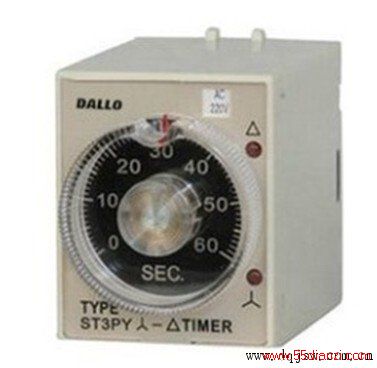

ST3PR型星/角起动控制器的外形图,和电路原理图,如图1所示。ST3PR型星/角起动控制器的工作原理:1、可编程定时器CD4051BE的引脚功能及定时原理CD4541BE是采用CMOS工艺制造的可编程定时集成电路.采用14脚双列直插式塑料封装形式,电源电压范围是3V~18V.典型值为10V。其内部电路主要由振荡器、可编程16级二分频器、自动和手动复位电路、计数器、输出状态的逻辑控制电路等部分构成。芯片的各脚功能和信号用途:1脚接振荡电阻RTC,2脚接振荡电容CTC,3脚接保护电阻RS,共同构成振荡器外接阻容网络端.当1、2脚外接元件值确定之后,即决定了振荡器的振荡频率,振荡频率f=1/(2.3•RTC•CTC)。5脚(AR端)是自动复位端.该脚为低电平时.电路在通电时会自动复位.使计数器清零。6脚(MR端)是手动复位端.该脚为高电平时,电路复位。8脚(Q端)是输出端。9脚是输出选择端.用来选择Q端在电路初始状态是高电平还是低电平,当9脚接低电平时,8脚的初始状态是低电平。10脚(M端)是单定时/循环输出方式选择端.当M=0时是选择单定时输出方式.所谓单定时方式是指电路定时时间到后,输出端Q的电平跳变后始终保持不变。直到下一次复位信号的到来;当M=1时是选择循环输出方式.循环方式是指Q端电平将按设定的时间作周期性跳变;12、13脚(A、B端)是分频器编程输入端.当A=B=1,电路可获得最大的定时时间。表1-1 A、B端的电平状态与分频系数的关系表本例电路,CD4051BE在电路中作为定时控制,因为无须太长的起动时间,故将A、B端(11、12脚)直接接地。调节电位器RP1,可将起动(星/角转换延时)时间整定在0~30秒以内。a)ST3PR型星/角起动控制器外形图b)ST3PR型星/角起动控制器电路原理图图1-1 ST3PR型星/角起动控制器电路原理图[1] [2] [3] 下一页
