低压电流互感器的选型说明
点击数：7369 次 录入时间：03-04 11:51:14 整理：http://www.55dianzi.com 电工基础

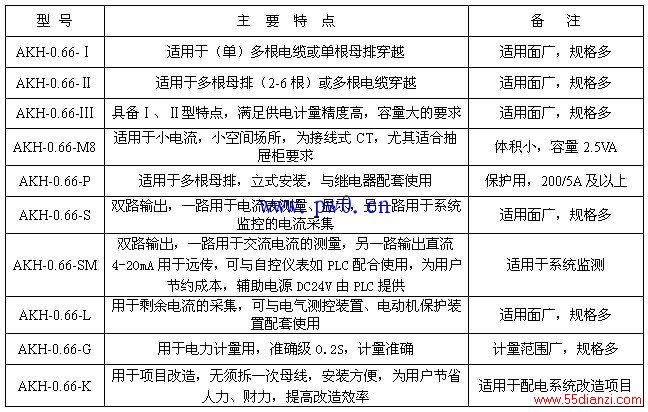

选型说明 根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。卸下互感器顶部接线罩壳，去掉引线垫片，二次引出后罩壳复位。计量电能用的可利用固定螺栓和罩壳上小孔加封铅印，以防窃电。
工作电流长期不超过1.1倍额定值，允许在1.2信额定值时短时使用，时间不超过1h，瞬时（1S内），工作电流不允许超过60倍额定电流； 根据被测电流大小,选定额定电流和额定电流比,一般在负载电流的2/3以上; 产品极性表示为:一次接线标志P1、P2，相应二次接线标志S1、S2;S1表示P1的同名端,S2表示P2的同名端; 测量仪表接于S1、S2端上,此时所接仪表的总阻抗(包括连线)不应超过互感器的额定负荷.当安装仪表位置与电流互感器相距甚远或回路负载较大时,应优先选用电流为1A的规格; 注意根据母排的规格和根数,选用相匹配窗口大小的互感器。
