rs485总线典型电路图

RS485电路总体上可以分为隔离型与非隔离型。隔离型比非隔离型在抗干扰、系统稳定性等方面都有更出色的表现，但有一些场合也可以用非隔离型。
我们就先讲一下非隔离型的典型电路，非隔离型的电路非常简单，只需一个RS485芯片直接与MCU的串行通讯口和一个I/O控制口连接就可以。如图1所示：

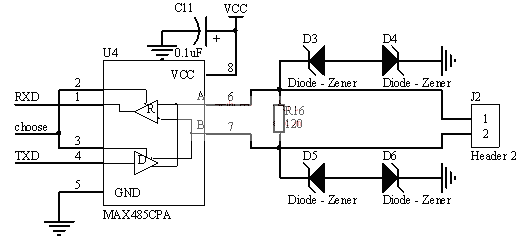

图1、典型485通信电路图（非隔离型）
当然，上图并不是完整的485通信电路图，我们还需要在A线上加一个4.7K的上拉偏置电阻；在B线上加一个4.7K的下拉偏置电阻。中间的R16是匹配电阻，一般是120Ω，当然这个具体要看你传输用的线缆。（匹配电阻：485整个通讯系统中，为了系统的传输稳定性，我们一般会在第一个节点和最后一个节点加匹配电阻。所以我们一般在设计的时候，会在每个节点都设置一个可跳线的120Ω电阻，至于用还是不用，由现场人员来设定。当然，具体怎么区分第一个节点还是最后一个节点，还得有待现场的专家们来解答呵。）TVS我们一般选用6.8V的，这个我们会在后面进一步的讲解。
RS-485标准定义信号阈值的上下限为±200mV。即当A-B>200mV时，总线状态应表示为“1”；当A-B<-200mV时，总线状态应表示为“0”。但当A-B在±200mV之间时，则总线状态为不确定，所以我们会在A、B线上面设上、下拉电阻，以尽量避免这种不确定状态。
