光伏电站电气主接线方案

光伏电站电气主接线，主要是升压站的电气主接线，也称电气一次接线，是指由变压器、断路器、隔离开关、避雷器、互感器、电容器、母线、电力电缆等一次主电气设备，按照一定次序连接起来的电路，通常采用单线图表示。

进行电气一次设计时，要充分考虑供电可靠性、运行灵活性、操作简便性、经济性以及便于扩建等因素。

典型的电气主接线大致可分为两大类：按照接入点数量可分为有汇流母线的接线方式(即单个接入点)和无汇流母线的接线方式(多个接入点)。其中有汇流母线接线方式分为单(双)母线和单(双)母线分段两种方式，无汇流母线接线方式可分为外桥接线方式和内桥接线方式。

一、有汇流母线接线方式

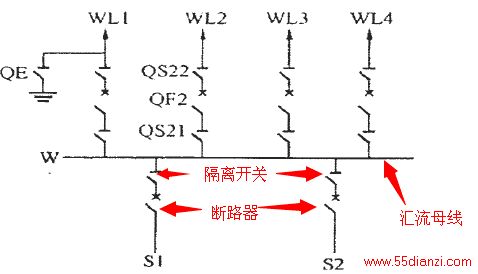

1.单母线接线方式

　　单母线接线的优点是接线简单清晰、设备少、投资小、运行操作方便、有利于扩建。单母线接线的缺点：可靠性和灵活性差，母线或母线隔离开关检修或故障时须断开全部电源。
