利用DS1841对数电阻优化雪崩光电二极管(A

摘要：本文阐述了如何使用DS1841对数电位器调节APD偏置电路的输出范围。为了使调节过程更简单，本文还提供了电子数据表。

APD偏置电路

DS1841可受温度控制的非易失(NV)、I²C对数电位器包含了一个7位对数变化的电阻器。通过与升压型DC-DC转换器相配合，DS1841能够调节施加在雪崩光电二极管的偏置电压。利用三个外部电阻(RSER、RTOP和RPAR)调节输出范围(图1)。


图1. 利用DS1841和升压型DC-DC转换器(此处为MAX5026或MAX1523)构成的APD偏置电路

调节APD偏置电压范围

利用电子数据表DS1841 APD偏置电压调节(xls)可以方便地调节APD偏置电压。该电子数据表包含四个输入变量：RTOP、RSER、RPAR以及VFB。输入这些电阻值后，电子数据表即可计算出四个输出值：VAPD (最大值)、VAPD (最小值)、STEP (最大值)和STEP (平均值)。此外还生成了两个曲线图：APD偏置与DAC码关系曲线和每级电压与DAC码的关系曲线图。图2所示界面给出了四个变量以及通过输入值而生成的图形。表1定义了电子数据表所使用的参数。

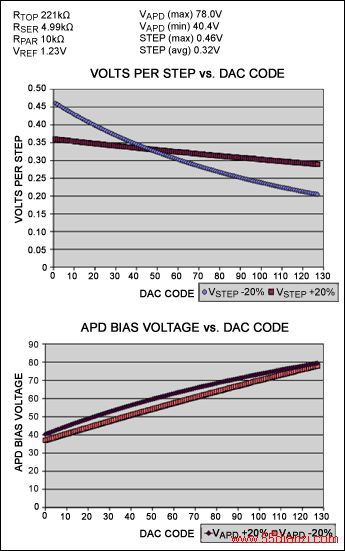

图2. 该电子数据表界面包含了四个数据输入变量(见左上角)

表1. 使用DS1841调节APD偏置电压范围时的变量定义 VFBThe voltage present at the feedback node of the DC-DC converter.VAPD (max)The maximum voltage to which the APD bias can be set under worst-case conditions.VAPD (min)The minimum voltage to which the APD bias can be set under worst-case conditions.STEP (max)The maximum calculated voltage step that can occur between two adjacent DAC codes.STEP (avg)The average voltage step size that occurs across the full range.VSTEP +20%The voltage step size when the variable resistor is at the maximum of the process range (+20%).VSTEP -20%The voltage step size when the variable resistor is at the minimum of the process range (-20%).VAPD +20%The APD bias voltage when the variable resistor is at the maximum of the process range (+20%).VAPD -20%The APD bias voltage when the variable resistor is at the minimum of the process range (-20%).
