什么是 TT 、 IN 、 IT 系统？

   北京建工学院       唐定曾   清华大学       唐    海

一、建筑工程供电系统

    建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。国际电工委员会（ IEC ）对此作了统一规定，称为 TT 系统、 TN 系统、 IT 系统。其中 TN 系统又分为 TN-C 、 TN-S 、 TN-C-S 系统。下面内容就是对各种供电系统做一个扼要的介绍。

                    TT 系统       TN-C

供电系统→  TN 系统→   TN-S

                    IT 系统        TN-C-S

（一）工程供电的基本方式

    根据 IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即 TT 、 TN 和 IT 系统，分述如下。

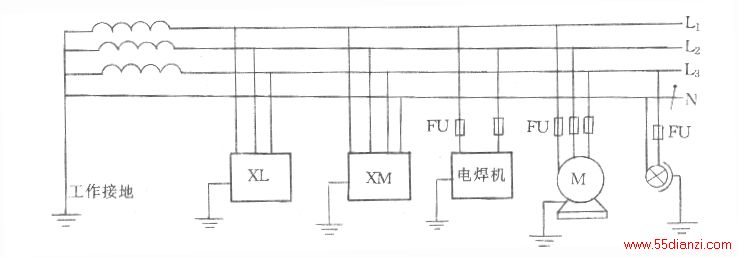

    （ 1 ） TT 方式供电系统     TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。第一个符号 T 表示电力系统中性点直接接地；第二个符号 T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。在 TT 系统中负载的所有接地均称为保护接地，如图 1-1 所示。这种供电系统的特点如下。

    1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

    2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此 TT 系统难以推广。

    3 ） TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。

    现在有的建筑单位是采用 TT 系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量，如图 1-2 所示。

    图中点画线框内是施工用电总配电箱，把新增加的专用保护线 PE 线和工作零线 N 分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③ TT 系统适用于接地保护占很分散的地方。

    （ 2 ） TN 方式供电系统      这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用 TN 表示。它的特点如下。

    1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是 TT 系统的 5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

    2 ） TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比 TT 系统优点多。 TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为 TN-C 和 TN-S 等两种。

    （ 3 ） TN-C 方式供电系统      它是用工作零线兼作接零保护线，可以称作保护中性线，可用 NPE 表示，如图 1-3 所示。这种供电系统的特点如下。

    1 ）由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。

    2 ）如果工作零线断线，则保护接零的漏电设备外壳带电。

    3 ）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。

    4 ） TN-C 系统干线上使用漏电保护器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断线。所以，实用中工作零线只能让漏电保护器的上侧有重复接地。

    5 ） TN-C 方式供电系统只适用于三相负载基本平衡情况。

    （ 4 ） TN-S 方式供电系统      它是把工作零线 N 和专用保护线 PE 严格分开的供电系统，称作 TN-S 供电系统，如图 1-4 所示， TN-S 供电系统的特点如下。

    1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。 PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线 PE 上，安全可靠。

    2 ）工作零线只用作单相照明负载回路。

    3 ）专用保护线 PE 不许断线，也不许进入漏电开关。

    4 ）干线上使用漏电保护器，工作零线不得有重复接地，而 PE 线有重复接地，但是不经过漏电保护器，所以 TN-S 系统供电干线上也可以安装漏电保护器。

    5 ） TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。在建筑工程工工前的“三通一平”（电通、水通、路通和地平——必须采用 TN-S 方式供电系统。

    （ 5 ） TN-C-S 方式供电系统      在建筑施工临时供电中，如果前部分是 TN-C  方式供电，而施工规范规定施工现场必须采用 TN-S 方式供电系统，则可以在系统后部分现场总配电箱分出 PE 线，如图 1-5 、 1-6 所示。这种系统称为 TN-C-S 供电系统。 TN-C-S 系统的特点如下。

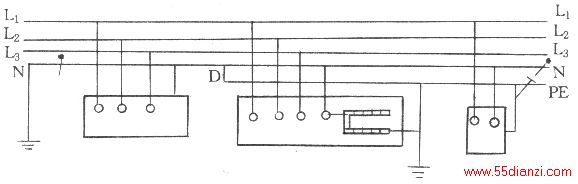

图 1-5  TN-C-S 方式供电系统                                1-6  工地总配电箱分出 PE 线

      1 ）工作零线 N 与专用保护线 PE 相联通，如图 1-5ND 这段线路不平衡电流比较大时，电气设备的接零保护受到零线电位的影响。 D 点至后面 PE 线上没有电流，即该段导线上没有电压降，因此， TN-C-S 系统可以降低电动机外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于 ND 线的负载不平衡的情况及 ND 这段线路的长度。负载越不平衡， ND 线又很长时，设备外壳对地电压偏移就越大。所以要求负载不平衡电流不能太大，而且在 PE 线上应作重复接地，如额头 1-6 所示。
