电气安全紧急分断电路设计

  根据EN60204-1标准规定，对紧急分断的安全电路设计要点与要求如下：
  ①用于紧急分断的接触器，必须通过若干个接触器的触点同时工作，以实现“冗余”，保证在—个接触器故障时安全回路仍然能够保持有效。
  ②安全电路使用的接触器，其“常开”、“常闭”触点必须满足“强制执行”条件，“常开”、“常闭”触点不允许有“同时接通”的现象。
  ③用于紧急分断的安全电路，不允许通过PLC进行控制，必须使用机电式执行元件，如接触器等。
  ④用于紧急分断的安全电路，不允许在线路中接入紧急分断控制的主令元件、控制触点以外的其他继电器／接触器触点、线圈等电器元件。

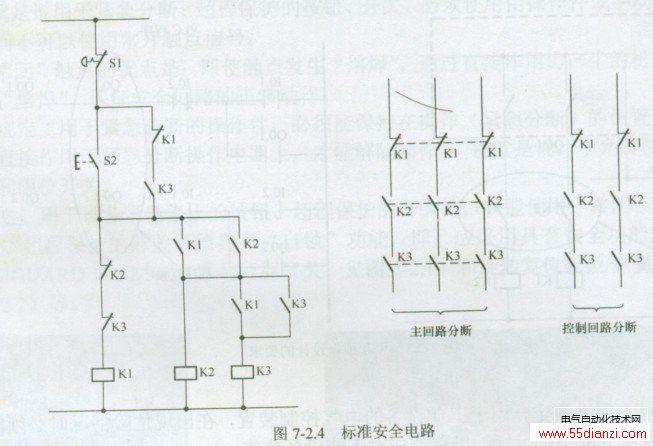

    根据EN60204-1标准（1993年6月版）的推荐，安全电路建议采用图7-2.4所示的控制线路。
    安全电路除可以按照图7-2.4利用标准接触器组成外，还经常使用安全类组合装置，如SIEMENS公司的3TK28系列接触器安全组合装置，PILZ公司的PNOZ系列紧急分断特殊继电器、ELAN公司的SRBF系列紧急分断特殊继电器等标准产品。
