高温电磁阀短路

1,高温电磁阀短路的可能原因?

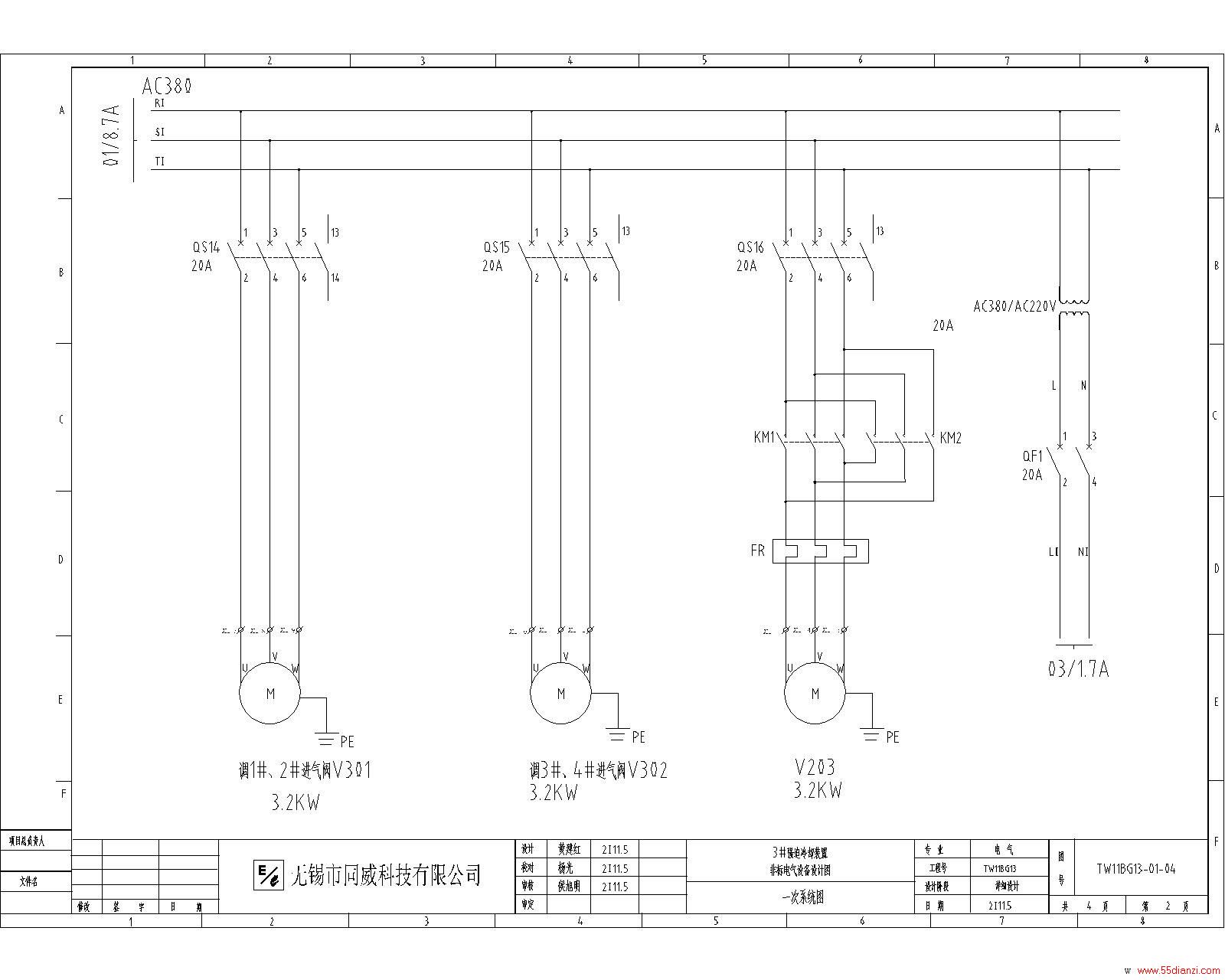

2,如图附件中的图纸,将图纸1中的QF1上电,再将图2中的断路器全部上电,发现图2中的断路器QF16,QF17跳闸,接着QF1跳闸,(QF16,17分别用于高温电磁阀的控制回路),经测量发现现场的一个电磁阀短路了,另一个电磁阀开路了,这样的话,为什么2个断路器都跳闸啊.

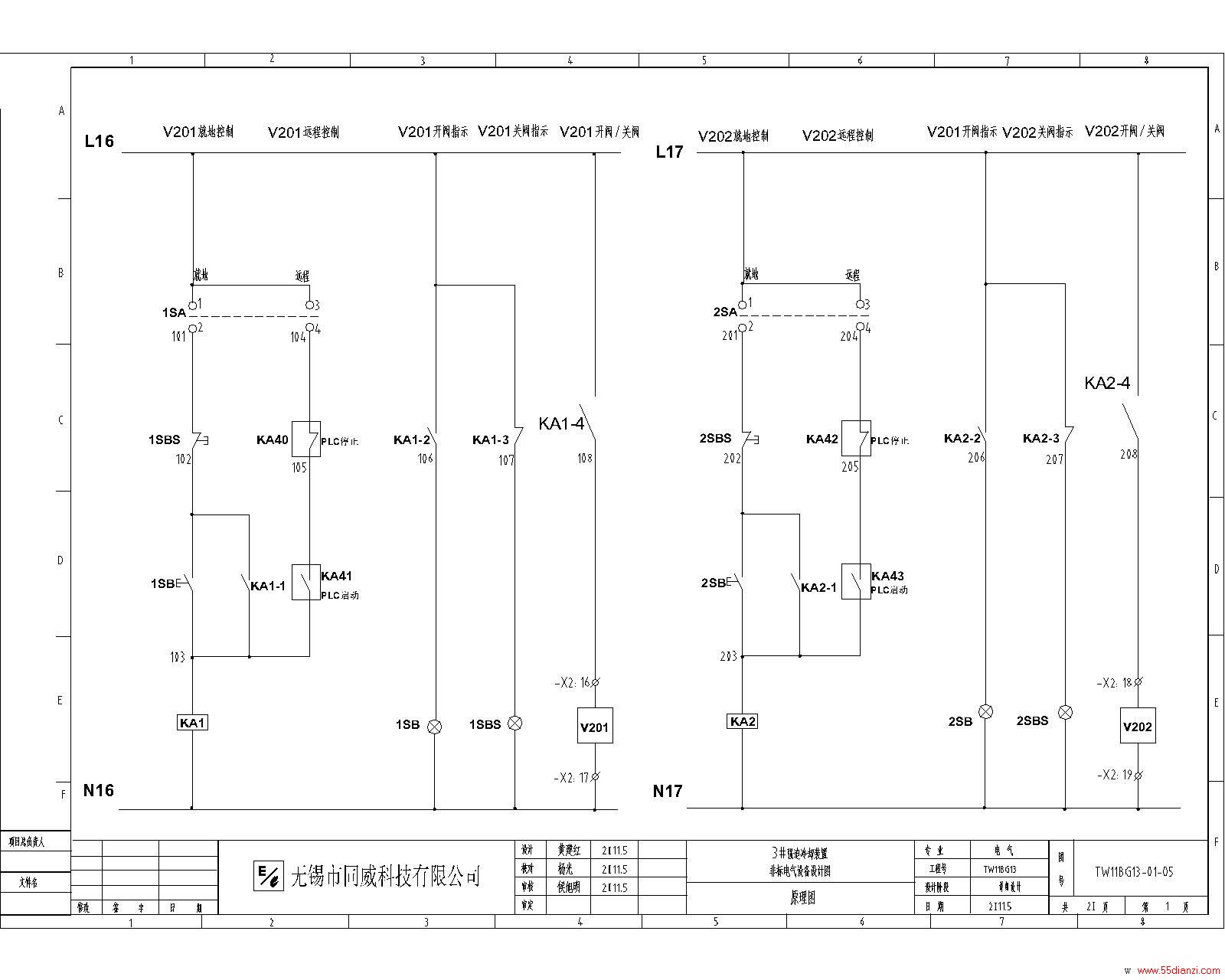

3,还有个奇怪的现象------把现场的电磁阀撇开考虑,断开去电磁阀的2根线,重新上电,不跳闸,在图纸3中的KA1为断开的情况,测量图纸3中的X2:16和X2:17两端的电压,发现电压值为43,而同样原理图纸3的X2:18和X2:19的两端为81V的电压,怎么回事????KA1-4和KA2-4没接通,不会产生电压啊....费解中...



答：这个问题看似复杂，经过仔细分析，是可以发现其中的故障机理的，我的分析如下，可以借鉴一下：
1.高温电磁阀短路的可能原因有以下两点：
1.1 电磁阀线圈对地短路，楼主可以检查一下线圈的阻值，与其它正常线圈的阻值做个对比，若阻值太小，说明线圈短路，
1.2 电磁阀线圈接线短路，即接线时，火线对地造成短路，有万用表检查电磁阀线圈火线接线端对地阻值，阻值太小，说明接线错误造成短路，
1.3电磁阀的磁铁有击穿或烧焊现象也会造成电磁阀短路，

2.QF16,QF17跳闸，是因为QF16,QF17达到了动作电流值，一般来说，过流的原因不光有短路造成的，也有过载造成的，以下两点是造成QF16,QF17跳闸的原因：
2.1电磁阀短路造成控制电路电流瞬间激增，造成过流，又QF1是380/220VAC的控制变压器的输出端断路器，如果QF1选型不合适，会造成主电路上的QF16,QF17跳闸，建议在380/220VAC的控制变压器的初级加装断路器，整定电流值要小于QF1，
2.2主电路电器如风泵电机过载造成QF16,QF17跳闸。因为你的控制电路是控制V201、V202的，是高温电磁阀，其中一个如果短路，造成主加热或散热通风管路不同，势必造成调节进气阀的主电路过载，因此QF16,QF17进行保护即跳闸（这点，楼主可能需要仔细理解电加热设备工作原理），

3.3至于“X2:16和X2:17两端的电压，电压为43，X2:18和X2:19的两端为81V的电压”，
是这样理解的，X2:16和X2:17两端是电磁阀的两个端子，因为电磁阀线圈是电感线圈，所以在突然断电后，即产生再生电势，这个电势随着时间的延续，也就慢慢消失了，另外V202的X2:18和X2:19也是这种情况的。
