按钮手动星三角起动控制电路
点击数：7732 次 录入时间：03-04 11:52:16 整理：http://www.55dianzi.com 电工基础

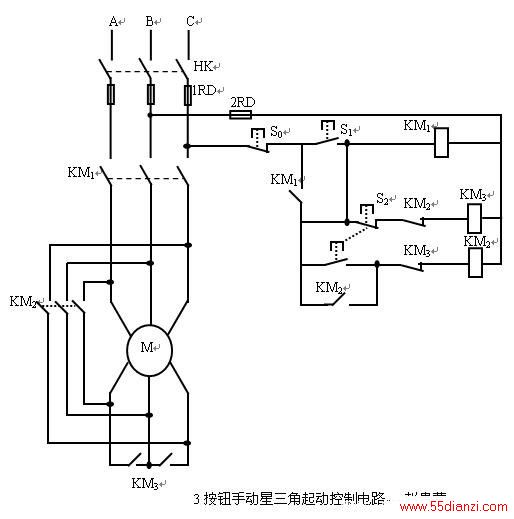

图中S0为停止按钮，S1为星形起动按钮，S2为三角形转换按钮。
按下起动按钮S1时，KM1得电，其常开触点闭合，KM3得电，常闭触点打开，常开触点闭合，电动机绕组接成星形接法降压起动。当转速达到或接近额定转速时，按下S2按钮，使KM3失电释放，KM2得电吸合，电动机由星形接法转换为三角形接法
