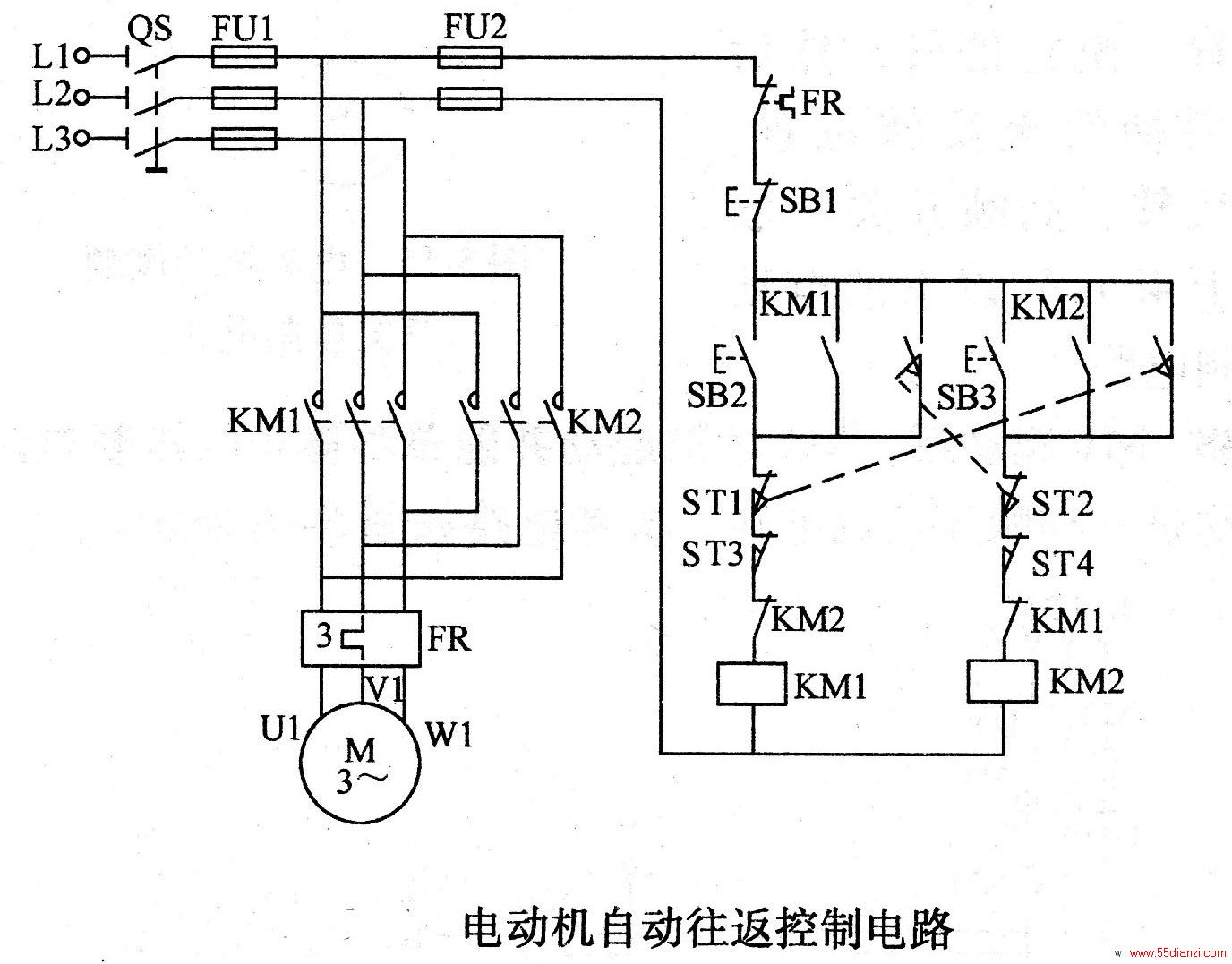

电动机自动往返

　　按下SB2，接触器KM1线圈获电动作，电动机起动正转，通过机械传动装置拖动工作台向左运动；当工作台上的挡铁碰撞行程开关ST1（固定在床身上）时，其常闭触头断开，接触器KM1线圈断电释放，电动机断电停转；与此同时ST1的常开触头闭合，接触器KM2线圈获电动作并自锁，电动机反转，拖动工作台向右运动；这时行程开关ST1复原。当工作台向右运动行至工定位置时，挡铁碰撞行程开关ST2，使常闭触头断开，接触器KM2线圈断电释放，电动机断电停转；同时ST2常开触头闭合，接通KM1线圈电路，电动机又开始正转。这样往复循环直到工作完毕，按下停止按钮SB1，电动机停转，工作台停止运动。另外，还有两个行程开关ST3、ST4安装在工作台往返运动的方向上，它们处于工作台正常的往返行程之外，起终端保护作用，以防ST1、ST2失效，造成事故。
