万能转换开关是一种多档式、控制多回路的主令电器。万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
图l 万能转换开关图
常用产品有LW5和LW6系列。LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。用于可逆运行控制时，只有在电动机停车后才允许反向起动。LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

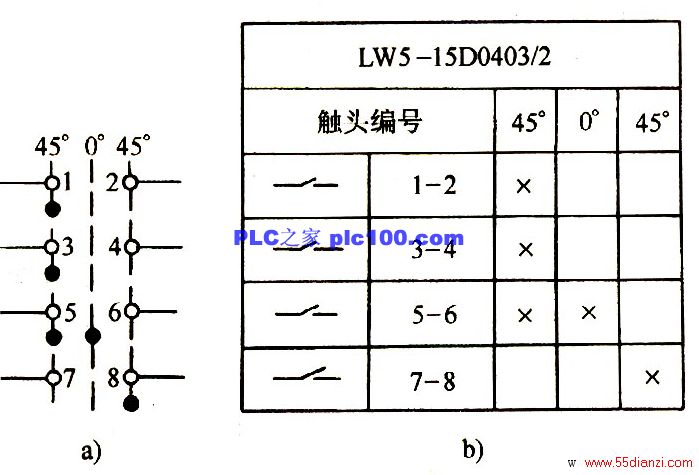

万能转换开关的手柄操作位置是以角度表示的。不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。
图2 万能转换开关的图形符号
a) 图形符号 b) 点闭合表
