由于无功补偿对电网安全、优质、经济运行具有重要作用，因此无功补偿是电力部门和用户共同关注的问题。合理选择无功补偿方案和补偿容量，能有效提高系统的电压稳定性，保证电网的电压质量，提高发输电设备的利用率，降低有功网损和减少发电费用。
我国配电网的规模巨大，因此配电网无功补偿对降损节能，改善电压质量意义重大。本文结合当前人们关注的电网无功补偿问题，重点分析、比较了配电网常用无功补偿方案特点，并通过对无功补偿应用技术的分析，提出了配电网无功补偿工程应注意问题和相关建议。
2 配电网无功补偿方案比较
配电网无功补偿方案有变电站集中补偿、配电变低压补偿、配电线路固定补偿和用电设备分散补偿。四种方案示意图见图1所示。
2.1变电站集中补偿
变电站集中补偿装置包括并联电容器、同步调相机、静止补偿器等，主要目的是平衡输电网的无功功率，改善输电网的功率因数，提高系统终端变电所的母线电压，补偿变电站主变压器和高压输电线路的无功损耗。这些补偿装置一般集中接在变电站10kV母线上，因此具有管理容易、维护方便等优点，但这种补偿方案对10kV配电网的降损不起作用。

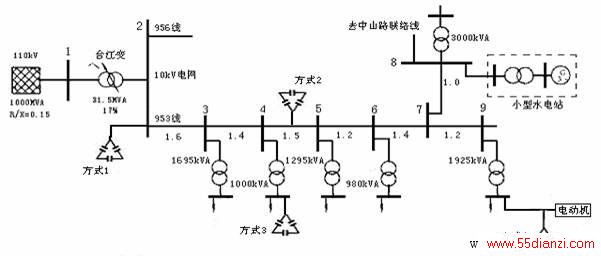

图 1 配电网常见无功补偿方式示意图
为实现变电站的电压/无功综合控制，通常采用并联电容器组和有载调压抽头协调调节。协调调节控制算法国内学者进行过大量研究，九区图法是一种常用的有效方法[1]。但大量的实际应用表明，投切过于频繁会影响电容器开关和分接头的使用寿命，增大运行维护工作量，通常在实际中要限制抽头调节和电容器组操作次数。采用电力电子开关控制成本比较高、开关自身功率损耗也很大，因此变电站高压电压/无功控制技术仍有待进一步改善和研究。
鉴于变电站无功补偿对提高高压电网功率因数，维持变电所母线电压和平衡系统无功有重要作用，因此应根据负荷的增长安排、设计好变电站的无功补偿容量，运行中在保证电压合格和无功补偿效果最好的情况下，尽可能使电容器组投切开关的操作次数为最少。
2.2 配电变低压补偿
配电变低压补偿是目前应用最普遍的补偿方法。由于用户的日负荷变化大，通常采用微机控制、跟踪负荷波动分组投切电容器补偿，总补偿容量在几十至几百千乏不等。目的是提高专用变用户功率因数，实现无功的就地平衡，降低配电网损耗和改善用户电压质量。
配变低压无功补偿的优点是补偿后功率因数高、降损节能效果好。但由于配电变压器的数量多、安装地点分散，因此补偿工程的投资较大，运行维护工作量大，也因此要求厂家要尽可能降低装置的成本，提高装置的可靠性。
采用接触器投切电容器的冲击电流大，影响电容器和接触器的使用寿命；用晶闸管投切电容器能解决接触器投切电容器存在的问题，但明显缺点是装置存晶闸管功率损耗，需要安装风扇和散热器来通风与散热，而散热器会增大装置的体积，风扇则影响装置的可靠性。
图2 机电一体开关无功补偿装置接线图
为解决这些问题，笔者组织开发、研制了机电一体开关无功补偿装置[2]，机电开关补偿装置典型接线如图2所示。装置采用固定补偿与分组补偿结合，以降低装置的生产成本；装置能实现分相补偿，以满足三相不平衡系统的需要。机电开关控制使装置既有晶闸管开关的优点，又具有接触器无功率损耗的优点。几千台装置的现场运行、试验表明，机电开关补偿装置体积小、可靠性高，能满足户外环境、长期工作需要。机电开关的原理与技术详见文献[2]。
低压补偿装置安装地点分散、数量大，运行维护是补偿工程需要重点考虑的问题；另外，配电系统负荷情况复杂，系统可能存在谐波、三相不平衡，以及防止出现过补偿等问题，这些工程中应注意的问题后面详细介绍。
2.3 配电线路固定补偿
大量配电变压器要消耗无功，很多公用变压器没有安装低压补偿装置，造成的很大无功缺额需要变电站或发电厂承担，大量的无功沿线传输使得配电网的网损居高难下，这种情况下可考虑配电线路无功补偿，文献[3][4]提出了配电线路无功补偿的必要性和方法。
线路补偿既通过在线路杆塔上安装电容器实现无功补偿。由于线路补偿远离变电站，因此存在保护难配置、控制成本高、维护工作量大、受安装环境限制等问题。因此，线路补偿的补偿点不宜过多；控制方式应从简，一般不采用分组投切控制；补偿容量也不宜过大，避免出现过补偿现象；保护也要从简，可采用熔断器和避雷器作为过电流和过电压保护。
线路补偿主要提供线路和公用变压器需要的无功，工程问题关键是选择补偿地点和补偿容量，文献[4]给出了补偿地点和容量的实用优化算法。线路补偿具有投资小、回收快、便于管理和维护等优点，适用于功率因数低、负荷重的长线路。线路补偿一般采用固定补偿，因此存在适应能力差，重载情况下补偿度不足等问题。自动投切线路补偿仍是需研究的课题。
2.4 用电设备随机补偿
在10kV以下电网的无功消耗总量中，变压器消耗占30％左右，低压用电设备消耗占65％以上。由此可见，在低压用电设备上实施无功补偿十分必要。从理论计算和实践中证明，低压设备无功补偿的经济效果最佳，综合性能最强，是值得推广的一种节能措施。
感应电动机是消耗无功最多的低压用电设备，故对于油田抽油机、矿山提升机、港口卸船机等厂矿企业的较大容量电动机，应该实施就地无功补偿，即随机补偿。与前三种补偿方式相比，随机补偿更能体现以下优点[5]：
1）线损率可减少20%；
2）改善电压质量，减小电压损失，进而改善用电设备启动和运行条件；
3）释放系统能量，提高线路供电能力。
由于随机补偿的投资大，确定补偿容量需要进行计算，以及管理体制、重视不够和应用不方便等原因，目前随机补偿的应用情况和效果都不理想。因此，对随机补偿需加强宣传力度，增强节能意识，同时应针对不同用电设备的特点和需要，开发研制体积小、造价低、易安装、免维护的智能型用电设备无功补偿装置。
根据以上常用无功补偿方案的分析、讨论，我们可归纳、整理出四种补偿方案的特点和基本性能如表1所示。
表1 四种无功补偿方法的特点比较
3 无功补偿的调压作用分析
鉴于配变无功补偿是供电企业和用户普遍关注的工作。现在开始，本文重点对配变无功补偿及工程问题进行分析和探讨。
3.1 典型实例的计算
图1为某市台江变电站10kV母线953线路简化接线。该线路自变电站端开始一段与956线为同杆双回线，其中956线较短些，接有18台配电变压器；而953线路较长，接有31台配电变压器，变压器总容量为9895kVA。
953线路31台变压器容量为50~1000kVA大小不等，为计算和分析方便，对实际的31台变压器就近进行了等值处理。例如，节点8处是一个较大的用户，接有3台1000kVA的变压器；而节点3处1695kVA是6台变压器的总容量，其它节点情况与节点3相同。
图1各段线路下数字为导线公里长度，主干线路导线型号为LGJ—120。根据图1各节点变压器的总容量，假设变压器在经济负载系数Kf=0.65（相当较大负荷情况）状态下工作，取功率因数为cosφ=0.85，可计算节点变压器和各段线路的有功负荷；再假设变电站母线电压分别为10.5kV和11.4kV，运用负荷矩法可分别计算不同情况下线路的各节点电压。依此方法计算的几种结果如表2所示。
