整流电路工作原理

整流电路工作原理

点击数:7724 次   录入时间:03-04 12:02:40   整理:http://www.55dianzi.com   电工技术
全波整流波形

如此反复,由于两个整流元件D1D2轮流导电,结果负载电阻Rfz 上在正、负两个半周作用期间,都有同一方向的电流通过,如图5-4(b)所示的那样,因此称为全波整流,全波整流不仅利用了正半周,而且还巧妙地利用了负半周,从而大大地提高了整流效率(Usc=0.9e2,比半波整流时大一倍)。

桥式整流电路a  图5-3所示的全波整滤电路,需要变压器有一个使两端对称的次级中心抽头,这给制作上带来很多的麻烦。另外,这种电路中,每只整流二极管承受的最大反向电压,是变压器次级电压最大值的两倍,因此需用能承受较高电压的二极管

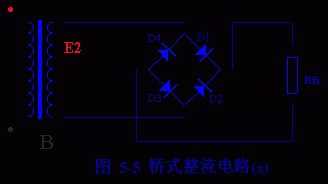

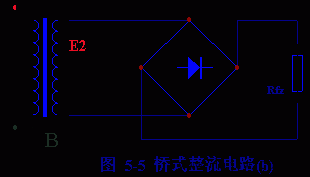

 图5-5(a )为桥式整流电路图,(b)图为其简化画法。桥式整流电路b

  三、桥式整流电路

  桥式整流电路是使用最多的一种整流电路。这种电路,只要增加两只二极管口连接成"桥"式结构,便具有全波整流电路的优点,而同时在一定程度上克服了它的缺点。


  桥式整流电路的工作原理如下:e2为正半周时,对D1D3和方向电压,Dl,D3导通;对D2D4加反向电压,D2D4截止。电路中构成e2、Dl、RfzD3通电回路,在Rfz ,上形成上正下负的半波整洗电压,e2为负半周时,对D2D4加正向电压,D2D4导通;对D1D3加反向电压,D1D3截止。电路中构成e2D2Rfz  、D4通电回路,同样在Rfz 上形成上正下负的另外半波的整流电压。

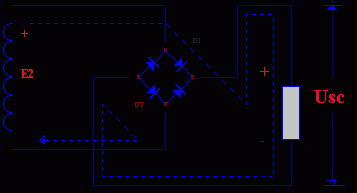

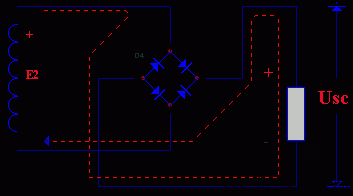

  上述工作状态分别如图5-6(A) (B)所示。桥式整流电路工作原理

如此重复下去,结果在Rfz ,上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图5-6中还不难看出,桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值,比全波整洗电路小一半!




    四、整流元件的选择和运用

  需要特别指出的是,二极管作为整流元件,要根据不同的整流方式和负载大小加以选择。。如选择不当,则或者不能安全工作,甚至烧了管子;或者大材小用,造成浪费。表5-1 所列参数可供选择二极管时参考。


  "另外,在高电压或大电流的情况下,如果手头没有承受高电压或整定大电滤的整流元件,可以把二极管串联或并联起来使用。
