电动机开关的选择

1.电动机开关种类的选择小容量负载(指6 kW以下电动机)，应选择瓷底胶盖开关，一般容量(指6-15kW电动机)应选铁壳开关，大容量的(指15kW以上电动机)应选自动开关，自动开关又叫断路器，每种开关的大小，原则上按电动机的电流来选配。开关类型如图12-9所示。

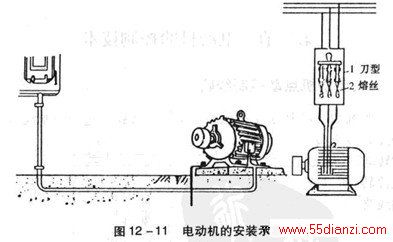

2.电动机开关按电流配备开关按电动机电流选择。电动机开关一般按电动机铭牌上的额定电流选择，胶盖开关按3IN选，铁壳开关按2IN选，自动就按IN选择，因为自动开关不仅有短路保护，还有失压过流保护等作用，它的功能不需扩大电流量，就可满足要求。开关选择除按电流外，还可按电动机功率千瓦数6倍计算，这样简算可直接求出开关的额定电流。开关的选用、接线安装如图12-10、图12-11所示。
