电气设备在运行时可能发生多种故障,任何电气故障可能是由一种或几种原因造成,多种原因也可能导致相同故障。现针对热继电器、空气开关、三相异步电动机这三种常见电气设备出现的疑难故障与原因作一基本分析和判断,以供从事电气设备维修的读者参考。

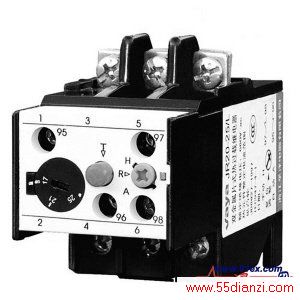

热继电器
故障一:用电设备操作正常,但热继电器频繁动作,或电气设备烧毁而热继电器不动作
原因判断:
(1)热继电器可调整部件的固定支钉松动,不在原来的整定点上;
(2)热继电器通过了巨大的短路电流后,双金属元件已产生永久变形;
(3)热继电器久未检修,灰尘堆积、生锈或动作机构卡住、磨损、胶木零件变形等;
(4)热继电器可调整部件损坏,或外接线螺钉未拧紧。
故障二:热继电器动作时快时慢
原因判断:
(1)热继电器内部机构有部件松动;
(2)在检修中双金属片弯折;
(3)外接线螺钉未拧紧。
空气开关
故障一:电动操作自动开关触头不能闭合
原因判断:
(1)电磁铁拉杆行程不够;
(2)电动机操作定位开关失灵;
(3)控制器中整流管或电容器损坏。
故障二:手动操作自动开关触头不能闭合
原因判断:
(1)失压脱扣器无电压或线圈烧坏;
(2)贮能弹簧变形或断裂,导致闭合力减小或不闭合;
(3)反作用弹簧力过大;
(4)机构不能脱扣、复位。
故障三:自动开关温升过高
原因判断:
(1)触头压力过低;
(2)两个导电件连接螺钉松动;
(3)触头表面烧损严重或接触不良。
故障四:失压脱扣器有噪声
原因分析:
(1)弹簧反作用力太大;
(2)铁心工作面有油污;
(3)短路环断裂。
三相异步电动机
故障一:电动机启动后转速低且显得无力
原因判断:
(1)负载过重;
(2)单相运行,勉强起动后过载;
(3)定子绕组应接“△”形而错接成“Y”形;
(4)鼠笼转子导条或端环断裂或开焊。
故障二:电动机温升过高
原因判断:
(1)负载过重,且保护装置失灵;
(2)定子绕组有短路或接地;
(3)重载下单相运行;
(4)电动机机械方面不灵活,空载损耗大;
(5)散热有障碍。
故障三:电动机运行时噪声大
原因判断:
(1)单相运行;
(2)定子绕组引出线接错;
(3)定、转子相磨擦;
(4)轴承损坏严重,缺少润滑脂,风扇叶变形碰壳。
