电子压力继电器原理_柱塞压力开关继电器的工作原理及电路图符号

压力继电器是 液体的压力来启闭电气触点的液压电气转换元件。当系统压力达到压力继电器的调定值时，发出电信号，使电气元件（如电磁铁、电机、时间继电器、电磁离合器等）动作，使油路卸压、换向，执行元件实现顺序动作，或关闭电动机使系统停止工作，起安全保护作用等。

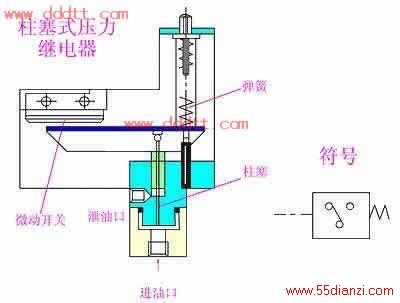

压力继电器有柱塞式、膜片式、弹簧管式和波纹管式四种结构形式。 对柱塞式压力开关继电器的工作原理电路图（见图）作一介绍：



当从继电器下端进油口3进入的液体压力达到调定压力值时，推动柱塞2上移，此位移通过杠杆放大后推动微动开关4动作。改变弹簧1的压缩量， 调节继电器的动作压力。

应用场合：用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸荷。

注意： 压力继电器 放在压力有明显变化的地方才能输出电信号。若将压力继电器放在回油路上， 回油路直接接回油箱，压力也 没有变化， 压力继电器也不会工作。
