引言
配电网中性点采用小电流接地方式有着一系列的优点，所以被很多国家的配电系统采用。但是由于小电流接地电网单相接地时故障电流非常小，单相接地保护问题一直没有很好地解决。事实上采用常规继电保护装置根本无法检测出故障线路，故障选线必须采用专用选线装置。这种专用装置80年代就已经在我国诞生，但由于选线问题的复杂性，这些装置选线正确率非常低，以至于还得采用手动拉路的办法选线［1］。
我国现有的选线装置在理论上多采用零序电流高次(以五次为主)谐波原理来实现故障选线。但是，由于装置要使用的谐波分量在信号中所占比例较小，难于分离和提取，以及负荷的谐波干扰，使基于谐波原理的装置在实际运行中出现误判。其余多数选线方法都是基于故障后的稳态信号进行分析，但小电流接地电网稳态时的接地电流很小，使基于幅值比较的保护选线精度降低，基于相位比较的保护容易误选［2，3］。
鉴于存在的这些问题和生产实际的需要，我们设计了这套故障选线装置。它利用小波变换提取暂态突变信号中的特征分量，应用暂态信息进行选线，解决了传统选线方法利用稳态信息进行选线准确率低的问题，增强了抗干扰能力。此外本装置适用于所有小电流接地系统，包括只装设两相电流互感器的小电流接地系统，克服了以往提出的多数选线方法在系统只装设两相电流互感器的情况下失效的缺陷。
1系统的软硬件设计原理
1.1选线困难的原因
小电流接地电网选线困难的主要原因是单相接地时故障电流为线路对地电容电流，数值非常小，在故障前后的变化量非常微弱，此外单相接地故障状况复杂, 不同系统在馈线长度、中性点接地方式等方面都有较大差异，而且系统运行方式多变，要求选线装置有较高的灵活性和适应性［4］。
1.2小波算法［5～7］
小波分析是一种新型时频变换理论，它与Fourier分析最大的不同点在于给待处理的信号加上了一个“时频”窗口，并能根据信号频率高低自动调节窗口的大小，以确保捕捉到信号中希望得到的有用信息。同时小波变换对于分析突变信号特别有效。这也是Fourier分析所不及的。由于单相接地故障信号可能包含许多尖峰或突变部分，同时也包含有许多噪声干扰，对这种非平稳信号的消噪，用传统的傅立叶变换分析显得无能为力，因为傅立叶分析是将信号完全在频域中进行分析，信号在时间轴上的任何一个突变，都会影响信号的整个谱图。而小波分析能够同时在时频域中对信号进行分析，且有“自动变焦”功能，所以它能有效地区分信号中的突变部分和噪声。
实际运用中，连续小波需要离散化。这一离散化是针对连续的尺度参数a和连续的平移参数b的，而不是针对时间变量t的。
对应的离散小波函数ψj,k(t)：
本装置利用小波变换把一个信号分解成不同尺度和位置的小波，选用合适的小波和小波基对暂态电流的特征分量进行小波变换后，通过比较各回线路暂态信号小波变换模极大值原理来实现故障选线。从幅值上看，非故障线路的电流行波信号仅为故障线路行波的透射分量，因此相应的小波变换模极大值也较小，而故障线路的电流行波信号在小波变换下，其模极大值最大。采用零序电压(U0)的变化量启动选线，U0的突变时刻即为故障发生时刻。具体选线方案如下。
1) 由于平行多导线间存在电磁耦合，分析计算时可用相模变换对其进行解耦，对于A、C相故障，取A、C相电流故障前半周期、故障后两个周期的电流数据并计算其β模电流［8］；对于B相故障则取A相电流故障前后各两周期数据并计算其突变量。
2) 用基于Stein无偏风险估计理论的阈值选取算法［9］对n条线路的β模电流（A、C相故障）或A相电流突变量（B相故障）进行消噪处理。
3) 然后根据Mallat算法，使用Daubechies3小波对消噪后的信号进行多尺度小波变换，各尺度小波变换系数定义为cdjk(j=1,2,…，x； k=1,2,…，n)。其中，j为分解尺度，x为小波分解频带中恰不包含工频分量的分解尺度，k为线路号。
4) 分别计算各回线路｜cdjk｜，求出各条线路最大者所在的小波分解尺度j；将j相对密集的所在子空间定义为选线空间。
5) 分别求出各条线路在同一选线空间中小波变换的模极大值并进行比较，取幅值最大的前三个进行比相，若某个与另外两个方向相反，则判断该线路接地，否则，为母线接地。
2系统硬件设计
2.1硬件原理图

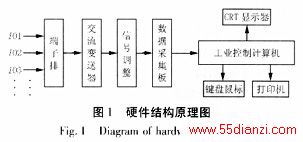

为保证上述功能的实现,装置的功能部件及组成方式如图1所示。
2.2硬件设计
为确保系统测量的高精度以及运行的可靠性,在硬件电路的设计上做了如下工作:
1) 主机采用PC级工控机，其特点是厂家信誉度较高、工艺成熟、通用性好，适合于制作通用型产品。
2) 电流变送器选用输入频响的范围为25Hz～5 kHz,精度等级为0.1级。具有交直流通用、高精度、高隔离、宽频响、快响应时间、低漂移、低功耗、宽温度范围等特点［10］。

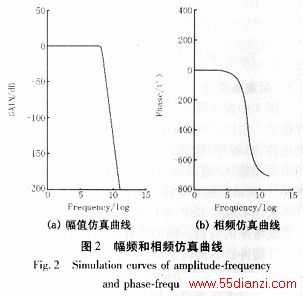

3) 为防止信号出现的混叠现象,电流信号在A/D采样之前经MAX274低通滤波器滤掉信号中的高频分量。MAX274是美国MAXIM公司推出的一种8阶连续时间有源滤波器,它内部含有数个(MAX274为4个)2阶状态可变滤波器单元,不需外接电容,只需外接电阻,就可实现工作频率从100 Hz到150 kHz的低通、带通滤波器。其中心频率、转折频率、Q值、放大倍数等均可由外接电阻加以确定,参数调整十分方便。其仿真波形如图2所示。
4) 数据采集卡采用自行设计的以TMS320-VC5402 DSP为CPU的数据采集卡, 由于选线的判据大多是依赖于各条出线同一时刻的电流值，需要采用同步采样技术，对多路信号同时进行采样，以使所测得的信号间相位关系与原始信号保持一致。我们利用Maxim公司推出的MAX125 ADC来实现对多路通道的同时采集。MAX125是内部自带同步采样保持器的高速多通道14位并行数据采集芯片。芯片内部包含一个14位的、单通道转换时间为3 μs的逐次逼近式模数转换器，一组可以同时对四路输入信号进行同步采样的采样/保持电路。MAX125每个采样/保持电路前面有一个二选一的转换开关，这样总共有两组（分为A组和B组）共八个输入通道，但每次只能同步采样其中的一组［１１,１２］。实际应用中由TMS320VC5402的XF引脚或外部时钟信号来同时启动3片MAX125进行A/D转换。当3片MAX125
取3片MAX125各4次，就可以读到转换后的结果，达到对12路信号实现同时采集的作用。其结构图如图3所示。
2.3采集板原理
图3中虚线框内的部分即为采样处理单元的硬件框图。它以C5402 DSP为CPU，主要由1）外围辅助电路,2）程序/数据存储器,3）模拟量输入通道,4）开关量输入/输出通道,5）通信串口,6）C5402与PC工控机通信接口电路等六部分组成。
选用C5402 DSP为CPU是为了减轻连续采样给系统带来的负担。例如采样速率为10 k,在不外加硬件缓冲设备的情况下，中断周期为1/10 k=100μs而传统的诸如Windows、Linux等操作系统它们主要是针对多任务设计的，其中的调度子程序主要以平均分配时间片的方法来解决多任务，这个时间片的基值单位叫做全局变量jiffies，在传统操作系统中这个值一般在10 ms左右，显然这是很难满足我们要求的。一般情况下对应上述情况，普通采集板的处理办法就是外加FIFO。FIFO为先进先出存储器，AD顺序写入数据，用户可以同时顺序将数据实时地读出。FIFO通常应用的标志位为：“半满－HF”与“溢出－FF”，FIFO的操作在HF＝0时，用户可以一次将采样数据连续读出，同时不间断AD向FIFO写入数据。如果FIFO的FF位为0，表示FIFO溢出，读出的数据将会丢失数据，所以用户必需保持FIFO不溢出。但是外加FIFO的这种方法只能暂缓中断的问题，不能根本解决问题。
