引言
随着我国6~35 kV配电网迅速发展，基于各种调谐方式的消弧线圈自动跟踪补偿装置以其能自动跟踪系统电容电流的变化、限制和消除弧光接地过电压及谐振过电压、调节方便、无须停电、精度和动作成功率高等优点，在配电网中得到广泛应用。随着电力电子器件的快速发展，用晶闸管代替机械开关，实现了消弧线圈快速调谐。调容式消弧线圈就是其中之一。
与其他许多自动装置一样，模拟信号采样和通过数字信号控制外部设备，是调容式消弧线圈自动跟踪补偿装置中非常关键的两个部分，它们将直接影响到整个装置的调谐精度和响应速度。因此，保证采样的精确性和控制的快速灵活，是实现装置精确跟踪、快速补偿的重要前提。PCM-3718HG采样板将两者集成在一块电路板上，在装置的外设与CPU之间起到了很好的纽带作用，使装置自动跟踪补偿功能得以更加方便可靠的实现。本文结合调容式消弧线圈自动跟踪补偿装置介绍PCM-3718HG采样板在模拟信号采样以及通过数字信号输入输出控制监测硬件设备等方面的应用。
1调容式消弧线圈自动跟踪补偿装置简介
1.1装置结构与功能

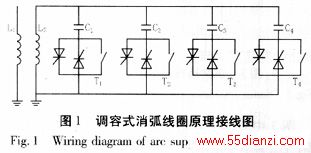

调容式消弧线圈自动跟踪补偿装置由接地变压器、带二次绕组的消弧线圈和多组不同容量的并联电容器组及全数字化控制器组成，由接地变压器引出配电网中性点。调容式消弧线圈原理接线，如图1所示，消弧线圈二次绕组（L2）和多组不同容量的电容器组（C1、C2、C3、C4）并联，由晶闸管和接触器（T1、T2、T3、T4）控制电容器组投切，实现消弧线圈等值电抗的变化。若需要增大消弧线圈等值电感的调节范围或减小档位级差，只要增加相应容量的电容器组即可，扩展方便。控制器由机箱、嵌入式单板电脑（PCM-4825）、模拟信号采集板（PCM-3718HG）、模拟信号调理板、数字信号板、触发板和控制电源组成，PCM-3718HG采样板通过PC/104总线与主机连接。
自动装置根据计算和控制的需要，将三相电压（Ua、Ub、Uc）、线电压（Uab）、中性点位移电压（U0）和中性点电流（I0）六个模拟信号，通过信号调理板送至PCM-3718HG采样板，经A/D转换得到数字信号送入主机。装置根据这些数字信号自动跟踪判断电网运行方式的变化，计算电网电容电流，确定单相接地故障时消弧线圈的补偿档位。

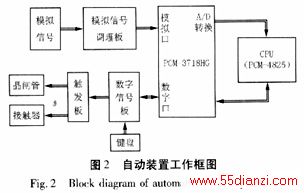

电网正常运行时，消弧线圈运行在远离谐振点的最大过补偿状态，自动装置实时监测电网电容电流的变化。当电网发生单相接地时，启动故障中断服务程序，通过数字信号板送出预先确定的消弧线圈补偿档位所对应的触发字，导通相应的晶闸管,使消弧线圈自动补偿接地电容电流。程序实时跟踪电网状态，直到判断故障消除后，收回触发字，使消弧线圈恢复最大过补状态运行，退出故障中断服务程序。装置继续自动跟踪电容电流的变化。自动装置的工作框图如图2所示。从图中可以看出，PCM-3718HG采样板在CPU和外部电路设备之间起着重要的桥梁纽带作用。
1.2电容电流跟踪测量
由于发生单相接地故障后，弧光过电压上升很快，所以要求装置在正常运行时就计算出电网电容电流，确定消弧线圈的补偿档位。电网正常运行时的串联谐振等值回路，如图3所示。
图3中C为三相对地总电容、rc为三相对地泄漏电阻、U00为不平衡电压。由此等值电路，可以得到：
ωC；U0为中性点位移电压。
当系统运行方式确定后，不平衡电压和阻尼率就确定了，此时中性点位移电压随消弧线圈电感值的改变而改变。利用这一原理，当判断电网运行方式改变后，装置自动改变两次消弧线圈电感值，采样得到三组中性点位移电压和电流（U01、I01、U02、I02、U03、I03），相应的消弧线圈感抗值为：
把三组中性点位移电压和其相应的消弧线圈感抗值，代入式（1），联立方程组即可求得三相对地总电容。则电网电容电流为：
式中:Uφ为相电压。此方法可以消除电网阻尼率对电容电流计算的影响，提高计算精度。根据得到的电容电流，确定当前电网发生单相接地故障时，消弧线圈的工作档位。
2PCM-3718HG采样板的应用
2.1模拟信号采集
根据电容电流测量计算和控制的需要，把上述六路模拟信号经模拟信号调理板滤波后，以差模方式接入PCM-3718HG采样板。PCM-3718HG提供了12位的A/D转换器，内部可编程定时器（Intel 8254）可按用户需要的采样频率发出采样脉冲。其每个采样脉冲只触发一个通道，该通道的采样保持电路将该信号捕捉保持，由A/D转换器进行模数转换，转换完毕后采用DMA方式将数据传送给主机，再触发下一个通道。例如，选择0～5通道用于模拟量输入，那么各通道的触发过程是0、1、2、3、4、5、0、1、2、3 …。
由于采样保持电路是要在一个极短的时间内捕获模拟量在该时刻的瞬时值，并在A/D转换器进行转换的时间内保持其输出不变。一般用电容来实现模拟信号的捕获和保持。这样就存在一对矛盾：就捕获时间来说，希望电容越小越好，缩短电容的充电时间就能缩短捕获时间；而对于保持而言，希望电容越大越好，延长电容放电时间就能延长保持时间。为了二者兼顾，电容不能太大也不能太小。
若多通道同时触发，最后一个通道的采样保持电路需要将信号保持到所有通道全部转换完为止。如果通道比较多，就需要较长的保持时间。这就增加了电容的充放电时间，使上述矛盾更加激化，必然会使模拟信号输入误差增大。若要保证采样精度，则价格就比较高。PCM-3718HG采样板的单通道触发方式与多通道同时触发方式相比，相对缓解了上述矛盾，使模拟信号输入误差相对减小。但带来的问题是，无法保证采样的同步，那么计算出的相位会出现偏差，每周波采样点数越少，通道越多，则偏差越大。由于装置所采用的上述电容电流计算方法，只要计算各模拟信号的有效值，不需要计算相位，因此在此装置中采用PCM-3718HG采样板非常合适，不仅价格较低，而且能保证采样精度。
当然如果需要计算模拟信号的相位，可以通过相位补偿来提高精度。由于每个触发脉冲的间隔时间t相等，则每个通道模拟信号的采样时刻均比其前一个通道滞后一个固定的时间t，转换成弧度为2πt/20rad。因此只要在相位计算时依次补偿就可以了。
在电网运行过程中，U0和I0会随电网运行方式、不对称度等的变化而变化。因此，必须实时调整相应采样通道的增益才能保证采样精度，以及对电容电流的计算精度。此外，增益调整后，必须重新采样才能得到准确的数据。因此，增益调整的速度将直接影响到装置的响应速度。
调整增益分为两部分：一是模拟信号过大而发生溢出时，降低增益，保证信号不溢出；二是模拟信号太小时，提高增益，保证小信号的采样精度。
一次系统的信号经过两级互感器后降为-5～+5 V的低压信号供采样。当某点采样信号过大而产生溢出时，经A/D转换后的该点数据是+5 V或-5 V。采用半波判断，正弦信号正常情况下每半个周波只可能有一个点（峰值点）达到+5 V或-5 V。因此从理论上来说，只要出现两个及以上的点达到+5 V或-5 V，就可以判定为信号溢出。综合考虑谐波等干扰的影响，在误差允许的范围内，设定大于或等于3个点达到+5 V或-5 V时为溢出。这样，在波动和故障发生后半个周波，增益就能调整。当模拟信号过小时，只要求出一个周波中所有采样点绝对值的最大值，就可以对照增益表选出合适的增益。
根据电网运行情况，U0在故障时至少达到额定相电压的30％以上，在PCM-3718HG采样板的增益表中只能选择×1档，因此根据故障响应优先原则，一旦判断为溢出，就直接把增益调到×1档，若是故障就无须再调，若非故障则可根据其采样点绝对值的最大值确定合适的增益。这样就可以保证故障响应速度，大约10 ms左右。经程序实际运行证明，增益调整的实时性和采样精度都很好。
