一、项目简介
能源消耗是企业产品成本中重要的可控部分，降低能源消耗是企业降低成本的重要途径。烟草行业向来是耗能大户， 随着国外先进技术和成套设备的大量引进，卷烟生产从过去的低速手工生产发展到高速全自动生产，对能源的需求越来越大，因此降低能源的损耗、合理调配能源将直接提高其生产效益。将军烟草集团有限公司成立于 1993 年，位于山东省济南市，是一家以烟草为主业、多元化经营的跨地区、跨行业、跨国界的企业集团。其核心企业济南卷烟厂拥有目前世界上最先进的卷烟设备及行业技术中心。公司现有员工 5000 余人，总资产 73 亿元，是全国烟草行业 36 家重点企业之一。
本能源监测系统主要用来对济南卷烟厂各部门的能源消耗情况进行监测、统计、报表和打印等。本系统的主要监测量包括全厂各部门的电、水、蒸汽、空压气等相关的参数。
二、系统介绍
本系统由能源统计办公室、锅炉操作室和设备管理处组成三层能源监测管理系统。通过分布于全厂各个车间的传感器将蒸气、空压气、水量和电量233个点的参量采集到服务器中，锅炉操作室和设备管理处负责对实时参数和设备的监测；能源统计办公室实现数据的实时显示、能源消耗的当日和当月累积显示、累积量的日、月、时段数据的查询以及报表打印。统计办公室的能源监测评估程序完成班次的各项指标考核任务，对厂内的能源供应部门的投入、产出及能源使用用户单位的耗能情况进行统计分析，成本核算等，为提高厂内能源管理使用水平提供了可信依据。
本系统CPU主站选用Siemens 的Simatic S7-400的CPU414-2DP和S7-300的CPU314，400PLC主站配置9个ET200M子站。CPU414-2DP集成MPI通讯口和Profibus-DP通讯口，各子站与400PLC主站采用Profibus-DP 方式相连，这样可在保证数据采集性能要求的前提下使硬件费用达到最低；同时400PLC主站通过MPI接口与上位机实现通讯。300PLC主站通过MPI接口与上位机实现通讯。采用Simatic WinCC作为上位监控软件，采用VB6.0编辑统计办公室的能源监测评估程序 。

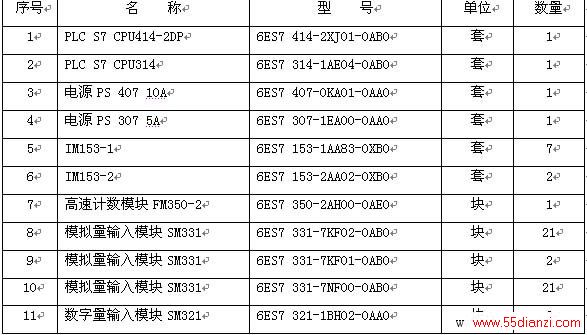

系统清单如下表
三、控制系统构成

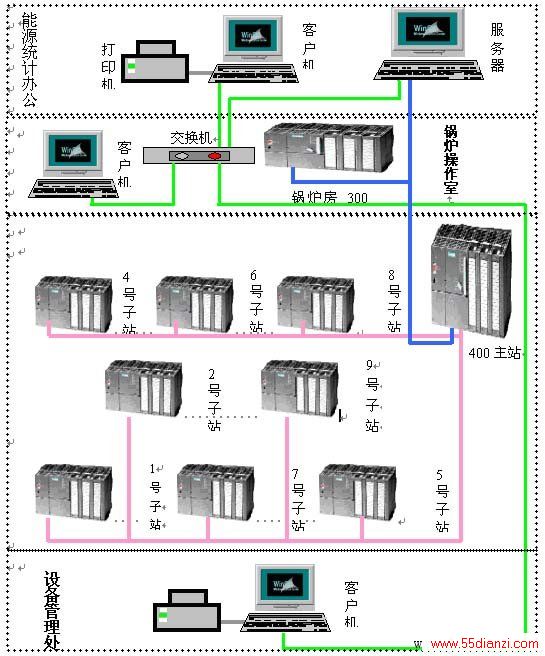

1．系统的结构：系统配置如图1所示。
图1 能源管理监测系统图
本系统共分为三大部分：上位监控中心、PLC主站、PLC从站。上位机由一台服务器和三台客户机组成。把服务器并入了企业网，这样，客户机的扩展变的异常容易和简单：只需把计算机并入局域网，然后进行简单的设置就可以作为一台客户机使用。400PLC主站通过MPI协议与服务器相连。MPI可用于单元级和现场级，用它可以非常经济的连接少数站。400主站与其子站之间通过Profibus DP 相连。这种组网方式可在保证数据采集性能要求的前提下，使硬件费用达到最低。数据采集过程大体如下：现场传感器的输出信号由各站信号模板采集、转化为相应的数字信号然后通过通讯模块送到400PLC主站，400PLC主站把各站送来的数据按要求进行各种运算、处理后通过MPI网络传到服务器。客户机和服务器之间通过OPC方式进行数据的传递 。
2．软件设计
本系统PLC主站、PLC从站的编程使用STEP7编写，实现PLC对过程数据的初步处理；上位机监控使用SIMATIC WinCC编写服务器软件（WinCC Server）和客户端软件（WinCC Client），实现数据的实时显示、能源消耗的当日和当月累积显示、累积量的日、月、时段数据的查询以及报表打印；统计办公室的能源监测评估程序采用Visual Basic 6.0 语言编写，完成班次的各项指标考核任务。
（1）PLC主站程序：该程序包括6个OB块、20个FC块、15个DB块，完成对现场采集到的空压气、水蒸汽、电量和水量的数据的处理（包括蒸汽流量补偿和蒸汽温度计算），并记录各个变量的累积量。主程序（组织块OB1）流程图如下：
图3 主程序（组织块OB1）流程图

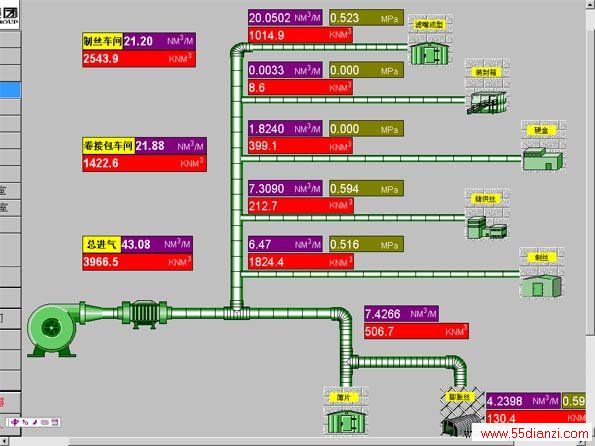

（2）上位机WinCC程序：根据客户的要求，使用WinCC编写友好的上位机人机界面。如下图：
图2 上位机空压气分布界面
3．统计办公室能源监测评估程序设计方案的选择
能源监测评估程序是用VB6.0开发的应用程序，安装在统计办公室的客户机上，要对各个部门进行月结考核，并据此进行奖金的评定。程序需要记录锅炉房、空压站、薄片车间、总配电室的70多个量的变化并进行相应的数据处理来实现对各部门各班次工人的考核，同时需要计算生产成本并打印详细月报表等，工作量十分大。在实践中，先后使用了以下几种方案实现程序和服务期间的通讯。
（1）方案一：使用VB6.0开发一个OPC客户端应用程序，利用该程序与服务器进行通讯。
缺点：客户端程序中没有实现较为完善的容错和故障诊断功能，当服务器出现短暂错误时造成OPC连接中段，造成死机。
