士林SS系列变频器车床主轴上应用

     数控机床是集机械、电气、液压、气动、微电子和信息等多项技术为一体机电一体化产品，是机械制造设备中具有高精度、高效率、高自动化和高柔性化等优点工作母机，本文主要介绍士林SS系列变频器卓越性价比奥秘。

一、简介

     数控机床技术水平高低及其金属切削加工机床产量和总拥有量百分比，是衡量一个国家国民经济发展和工业制造整体水平重要标志之一。数控车床是数控机床主要品种之一，它数控机床中占有非常重要位置，几十年来一直受到世界各国普遍重视，并到了迅速发展。主轴是车床构成中一个重要部分，提高加工效率，扩大加工材料范围，提升加工质量都有着很重要作用。经济型数控车床大多数是不能自动变速，需要变速时，只能把机床停止，然后手动变速。而全功能数控车床主传动系统大多采用无级变速。目前，无级变速系统主要有变频主轴系统和伺服主轴系统两种，一般采用直流或交流主轴电机。带传动带动主轴旋转，或带传动和主轴箱内减速齿轮 ( 以获更大转矩 ) 带动主轴旋转。主轴电机调速范围广，又可无级调速，使主轴箱结构大为简化。目前对客户来说变频器高性价比，变频器车床上使用非常普遍。台达 M 系列变频器以其独特性能和优越性价比，数控机床应用上迅速崛起，成为目前市场上一支强大生力军。

二、变频器特点介绍

1．体积小，属于迷你型产品，占用控制柜空间较小；
2．控制方式为正弦波SPWM（提供无速度反馈矢量控制），控制性能较以前VF控制方式有很大性能上改善，特别是低速转矩上满足机床主轴需求，5HZ时起动转矩能够达到150%以上；
3．载波频率范围0-15KHz，减小电机电磁噪音；
4．提供标准0-10V模拟量接口（输入阻抗47Kohm，输出阻抗250Kohm），能够与大多数数控系统接口兼容，通用性强；
5．过负载能力强，150% 以上额定输出电流超过一分钟；
6．提供多功能输出端子信号，例如零速信号，运转中信号，速度到达信号，故障指示，满足系统主轴速度状态监控；
7．自动转矩补偿，满足机床主轴低速情况下加工需求；
8．提供三组异常纪录，供维修人员从侧面了解机床主轴实际运行状况；
9．电机参数自动整定功能，线识别电机参数，保证系统稳定性和精确性。

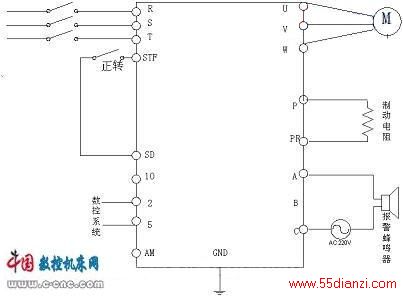

三、调试环境以及接线、调试方法

     客户选配电机为3.0KW/50Hz/380V，选用变频器型号为SS0433.7K，制动电阻300W/2500hm。
