自动批量测量应用实例

下面以PCB电路板测量为例，通过建立测量任务和运行测量任务两个环节来进行自动批量测量的实例介绍。以便质检人员更加详细的了解天准自动影像测量仪的“自动批量测量”功能。

一、建立测量任务

1. 取一片PCB电路板放置到测量平台上，使用夹具固定牢固。

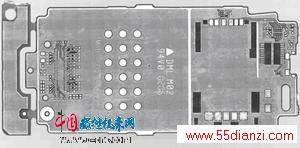

图1 待测工件PCB电路板

2. 使用平台操控按钮移动PCB板到可视范围，调节Z轴高度、调节轮廓光源强度，直至成像清晰。

3. 使用“坐标”工具中的“两点确定坐标系”来建立工件坐标系：移动测量平台，找到PCB左下角的圆孔，按照“整体提取线”的操作方式提取出一个圆，移动测量平台，找到该圆孔右边的大圆，以同样的方式提取出第二个圆，再用坐标工具“两点确定坐标系”选择这两个圆即可以利用这两个圆的圆心建立一个坐标系基元。

图2 建立坐标系
