台达变频器在数控机床的应用

台达变频器在数控机床的应用

点击数:7297 次   录入时间:03-04 11:41:52   整理:http://www.55dianzi.com   机床

一、简介

    数控机床的技术水平高低及其在金属切削加工机床产量和总拥有量的百分比,是衡量一个国家国民经济发展和工业制造整体水平的重要标志之一。数控车床是数控机床的主要品种之一,它在数控机床中占有非常重要的位置,几十年来一直受到世界各国的普遍重视,并得到了迅速的发展。主轴是车床构成中一个重要的部分,对于提高加工效率,扩大加工材料范围,提升加工质量都有着很重要的作用。经济型数控车床大多数是不能自动变速的,需要变速时,只能把机床停止,然后手动变速。而全功能数控车床的主传动系统大多采用无级变速。目前,无级变速系统主要有变频主轴系统和伺服主轴系统两种,一般采用直流或交流主轴电机。通过带传动带动主轴旋转,或通过带传动和主轴箱内的减速齿轮(以获得更大的转矩)带动主轴旋转。由于主轴电机调速范围广,又可无级调速,使得主轴箱的结构大为简化。目前对客户来说由于变频器的高性价比,所以变频器在车床上使用非常普遍。台达M系列变频器以其独特的性能和优越的性价比,在数控机床的应用上迅速崛起,成为目前市场上一支强大的生力军。

二、变频器特点的介绍

1.体积小,属于迷你型产品,占用控制柜空间较小;

2.控制方式为正弦波SPWM(提供无速度反馈矢量控制),控制性能较以前的VF控制方式有很大性能上的改善,特别是在低速转矩上满足机床主轴的需求,5HZ时起动转矩能够达到150%以上;

3.载波频率范围0-15KHz,减小电机的电磁噪音;

4.提供标准的0-10V模拟量接口(输入阻抗47Kohm,输出阻抗250Kohm),能够与大多数数控系统接口兼容,通用性强;

5.过负载能力强,150%以上额定输出电流超过一分钟;

6.提供多功能的输出端子信号,例如零速信号,运转中信号,速度到达信号,故障指示,满足系统对于主轴速度状态的监控;

7.自动转矩补偿,满足机床主轴在低速情况下的加工需求;

8.提供三组异常纪录,供维修人员从侧面了解机床主轴实际的运行状况;

9.电机参数自动整定功能,在线识别电机参数,保证系统的稳定性和精确性。

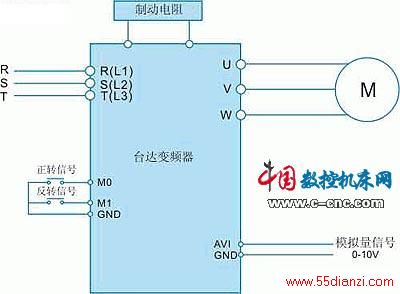

三、调试环境以及接线、调试方法

    客户选配电机为3.0KW/50Hz/380V,选用变频器型号为VFD037M43,制动电阻400W/150ohm。
