当玻璃在电子产品、工艺品、装饰品、家庭日用品等领域的应用越来越普及的同时,传统切割方式在玻璃切割领域中的应用已经走到了尽头,取而代之的最佳方式莫过于将数控技术应用到玻璃切割中。本文主要介绍异形玻璃切割系统的软硬件设计及系统中所用库函数的功能和使用方法。
引言
传统的玻璃切割采用手工和简易机械切割方式,在玻璃仅仅用于门窗的时代,上述切割方式已经绰绰有余。然而随着科技和生活水平的不断提高,玻璃在电子产品、工艺品、装饰品、家庭日用品等领域的应用越来越普及,利用传统方式去切割厚度很厚,面积大,形状复杂,精度要求高的玻璃非常困难,而且效率很低。传统切割方式在玻璃切割领域中的应用已经走到了尽头,取而代之的最佳方式莫过于将数控技术应用到玻璃切割中。下面将详细讨论运动控制卡在异型玻璃切割行业中的应用。
一、数控系统组织结构及控制原理图

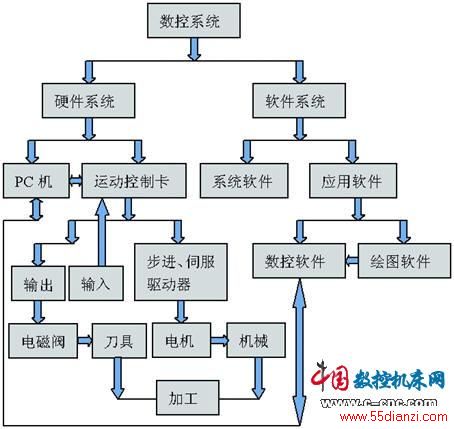

采用PC+运动控制卡的简易数控系统,其主要组成及其控制流程图如图1所示:
图1 控制流程框图
通过上述组织结构图不难看出:一个完整的数控系统主要有“执行结构”和“上位控制”两部分组成。“执行机构”主要包括:步进电机,伺服电机,以及由继电器输出控制的交流马达、汽缸、液压缸等,“执行机构”通过机械联结装置将运动传递到刀具或工件,进而实现机械部件的运动;“上位控制”单元主要包括:PC机,运动控制卡,数控应用软件和辅助工具软件。
“上位控制”单元是数控系统的“指挥中心”,“执行机构”的所有动作都受”上位控制“的统一调度,从而确保了各部件协调动作。在“上位控制”对“执行机构”实施控制的过程中,运动控制卡起了关键性的作用,她是PC机和执行机构联系的桥梁,是执行机构的直接控制者,所以运动控制卡性能的优劣将直接影响整个数控系统的性能。
