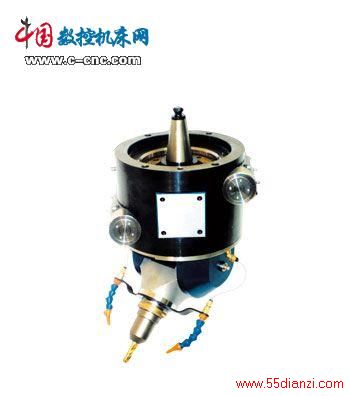

目前,采用5轴联动铣削加工技术的主要有三种方法:专用5轴加工中心;采用倾斜式旋转或耳轴式工作台;采用主轴加工头附件。
专用5轴加工中心
目前在美国销售的机床中,大约有15家以上的5轴加工中心原始设备制造厂。它们大部分都属于大型设备,其功率强大、加工精度高、价格昂贵,一般在5~15万美元,甚至更高。如今市场上最便宜的加工中心,其起步价约在2.5万美元左右。 专用5轴加工机床的主要缺点是:它们的运动范围十分有限,一般只限于±30 ;需要陡坡角度切削加工的工件必须采用手工二次定位和再次启动。而且,这类机床的刚性不如同尺寸和同类型的3轴机床。 近年来,许多公司开始采用专用5轴加工中心,它的倾斜式工作台与铣床的工作台组合在一起安装。尽管这种机床所能加工的零件尺寸和重量十分有限,但这类混合型机床的价格也是相当昂贵的。 倾斜式旋转工作台 有多家机床制造商生产安装在3轴CNC数控机床上的倾斜式旋转工作台。简单的旋转工作台已在市场上销售多年,广泛地应用于世界范围内的小型和大型机加工车间,用于零件的分度,进行各种机加工操作。 倾斜式旋转工作台可以使零件旋转,并可按各种角度倾斜,有利于机床的刀具接近零件的多个加工面,达到真正5轴加工的目的。本文关键字:暂无联系方式机床,应用领域 - 机床
