对龙门刨床换向冲击的研究

    摘  要：本文就龙门刨床换向冲击噪音较大、减速箱和传动轴易损伤的问题，根据龙门刨床的速度曲线要求设计了换向电路；介绍并分析了重新设计的龙门刨床的循环过程和电路及其工作原理，经试用取得理想效果。
    关键词：龙门刨床；换向冲击；速度曲线；换向电路
    中图分类号：TG551.2    文献标识码：B

    我公司的几台龙门刨床经多年使用后，大都改成了双环控制的可控硅直流调速系统。但由于机械结构的限制及换向频繁的特点，其换向冲击噪音较大，减速箱和传动轴容易损伤，为此根据龙门刨床的速度曲线要求设计了换向电路，经试用效果明显。

    一、龙门刨床对换向的要求

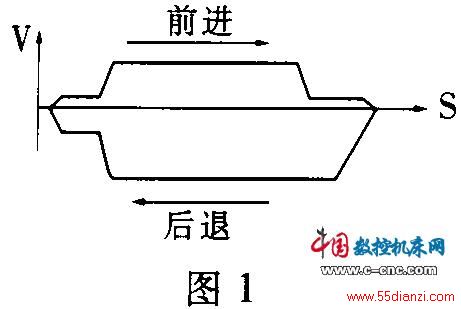

    龙门刨床的工作循环过程如图1，前进（低速切入）→前进→前进减速→换向→后退→后退减速→换向→前进（低速切入）。

    过程分析
    1．前进减速时，给定突然降低，电机全负荷制动，然后再低速前进，减速箱和传动轴经过两次冲击。
    2．前进减速换向时，由于给定突然反向，电机全负荷制动，然后换向，减速箱和传动轴又经过一次冲击。
    3．同理，后退减速时，也经过两次冲击。
    4．同理，后退减速换向时，经过一次冲击。
    由分析可知，一个循环过程中，减速箱和传动轴共经过六次冲击。

    二、降低冲击的可行性

    冲击是由传动间隙造成的，要减轻冲击，就要保证排除换向间隙时的相对速度要慢，并尽量减少一个循环过程的冲击次数。
