随着慢性病发病率的不断增长，控制医疗保健成本与人口老化需求的不断提升，互联医疗技术的重要性也越来越高。Continua 集合管理器（AM）将成为互联医疗系统中的重要器件，可帮助个人医疗设备将数据录入到远程电子健康记录 （EHR） 中，使家人和医生能够复查。AM 可以是手机和个人计算机，也可以是专用设备的形式。
本文将介绍适用于 AM 的三种不同系统解决方案，包括高性能数字可视界面（DVI）AM（包括硬件加速的高清（HD）音频／视频（AV）编解码器和3D加速型用户界面UI）、降低成本的 DVI AM（包括基于软件的标清（SD）AV 编解码器）以及低功耗AM（支持软件音频编解码器）。
Continua 的互操作性
Continua Health Alliance 是一个由医疗设备原始设备制造商（OEM）、服务供应商以及硅芯片厂商组成的团体，各个厂商协调工作，共同为个人医疗设备与集合管理器 （AM） 制定互用性指南。尽管该指南的 1.0 版将蓝牙 （Bluetooth） 与通用串行总线 （USB） 确定为标准接口，然而今后的新版指南还将包括蓝牙低能耗 （BLE） 技术与 ZigBee，分别作为低功耗个人局域网 （PAN） 和局域网 （LAN） 接口。OEM 厂商目前使用包括以太网、Wi-Fi 以及蜂窝接口（如适用于AM WAN 的 GSM 等）的组合。成为 Continua 认证的 AM，器件必须集成至少一个 PAN 或低功耗 LAN 接口以及一个 WAN 或因特网协议接口。由于许多厂商都希望同尽可能多的设备实现互操作性，因此通常会集成多个低功耗 LAN/PAN 和 WAN 接口。
Continua AM 可采用不同形态因数。在某些情况下，其可能为 PC 或手机，有时又可能是连接到已有显示屏或集成显示屏的媒体设备。就低功耗型设备而言，AM 也可能是一种低功耗的可佩戴型设备。由于许多厂商都会选择实施以媒体为中心的设备和低功耗的可佩戴型设备，因此本白皮书将介绍以媒体为中心的 AM 和低功耗 AM 预集成设计方案。

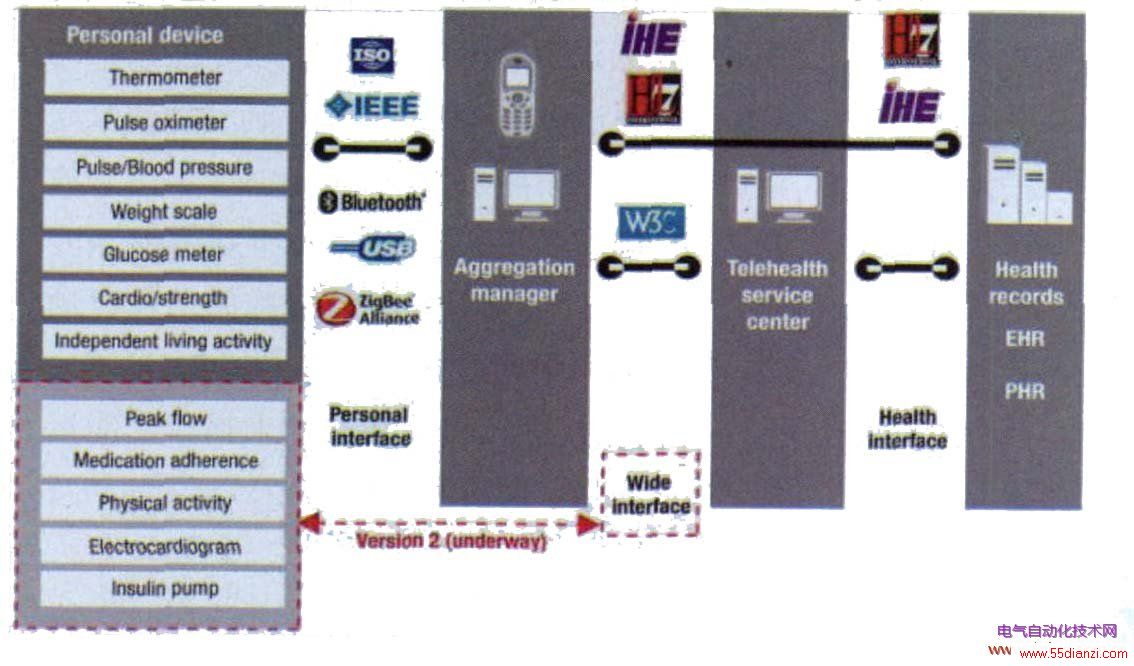

图 1 医疗产业环境中的 AM（数据来源：Continua 概览演示）
DVI 集合管理器的媒体处理器
德州仪器 （TI） 推出的 DVI AM 媒体处理器是一款采用 ARM Cortex-A8 架构的处理器，可提供音频、摄像机以及视频媒体接口。支持高清视频流需求的设备厂商可采用整合了高清视频加速器的 TI OMAP3530 媒体处理器。不需要高清 （720p） 视频流的设备厂商可使用更低成本的 AM3517，通过 DVI 接口支持高清 （720p/1080i）UI，但不提供高清视频加速器。这两种媒体处理器都配套提供最新的 Linux 发行版（可支持 Ubuntu/Android UI），并实现了代码兼容。设备厂商如果需要支持全高清 1080p 标准的视频性能，可使用 OMAP4430 处理器，这是一款 ARM Cortex-A9 双核处理器。
高清视频流
OMAP3530 高性能低功耗移动应用处理器高度集成 ARM Cortex-A8 处理器、TI C64x+ DSP 硬件加速视频处理器以及相关外设。
OMAP35x 评估板不但包含开源 Linux 和驱动器，而且还包含 Code Sourcery 工具和数字视频软件开发套件 （DVSDK）。DVSDK 中包含简单易用的生产就绪型音视频编解码器，可充分满足基于 TI 达芬奇技术的硬件加速视频处理器的需求。这些编解码器与 Linux 和网络外设实现了预集成，可支持实时 720p 视频流。TI 免费提供 SD 编解码器， TI 第三方网络则提供高清编解码器。
OMAP4430 处理器将 ARM Cortex-A9 双内核与硬件加速视频处理器进行完美集成，可支持全高清 1080p 视频流（或 720p 双向视频电话会议）以及其它丰富的多媒体特性。
低功耗集合管理器处理器
TI 基于 Stellaris ARM Cortex-M3 的微处理器可实现更低功耗/成本的设计方案（系统框图如图2所示）。除同时支持以太网 MAC/PHY 和 移动USB等多个接口之外，LM3S9B96 开发套件还新增了几个可提高整体用户体验的特性，支持集成型 3.5 英寸彩色 QVGA LCD 和电阻触摸界面、姆指控轮电位计（用于菜单导航）、用户 LED 与按钮、MicroSD 卡槽以及 1 MB 串行闪存存储器等。LM3S9B96 开发套件配套提供扩展板，能够与 TI CC2530 ZigBee SoC、CC2540 蓝牙低能耗 SoC 以及 CC2570 ANT 网络处理器 （NWP） 协同工作。该套件提供的软件工具套件选择包括：
● ARM 的 RealView 微处理器开发套件评估版；
● IAR针对ARM的嵌入式工作台；
● Code Red Technologies 的 Red Suite；
● CodeSourcery Sourcery G++ GNU 工具。

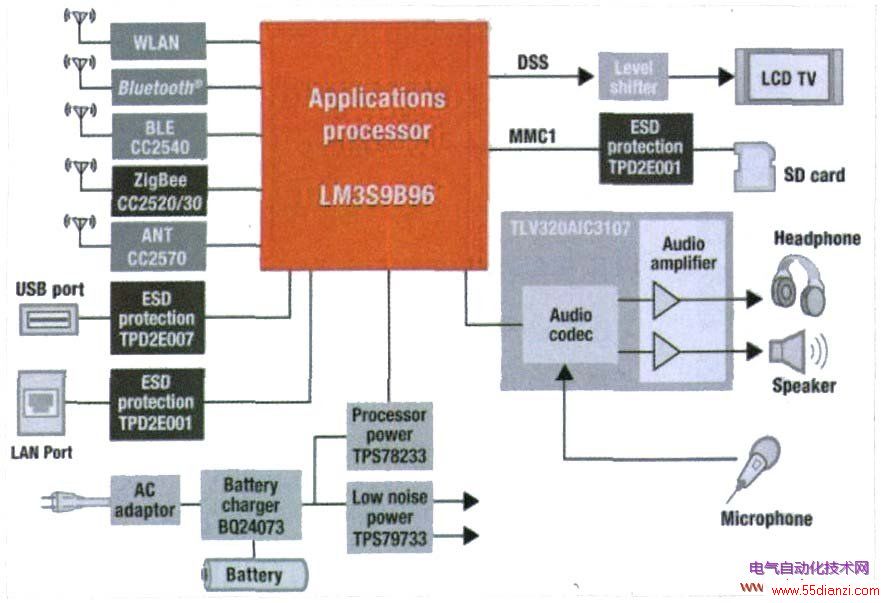

图 2 低功耗 AM 方框图
集合管理器的连接性
TI的 AM 参考设计包括 2 个Continua WAN 接口（以太网和 Wi-Fi）、1 个低功耗 LAN 接口 （ZigBee）以及 4 个 PAN 接口（USB、蓝牙、蓝牙低能耗和 ANT）。
Wi-Fi
TI的WiLink 6.0 （WL127x） 解决方案（图3）是高度集成的 65 纳米技术，在真正意义上的单芯片上集成了 WLAN、蓝牙以及 FM 内核。WiLink 6.0 解决方案支持包括 802.11 a/b/g/n 和各种不同蓝牙技术在内的最新标准，该解决方案适用于智能电话以及其它电池供电设备等移动设备，可满足低功耗、高稳健性连接需求。
WiLink 6.0 配套提供现成的外部开关模式电源 （SMPS） 与前端模块。该前端模块包括 PA、平衡转换器以及三向射频开关。WiLink 6.0 解决方案是一款可使用特殊技术解决无线电共存问题的三路无线电设计。WLAN 和蓝牙集成时要特别注意，因为这两种技术使用的是相同的频带。一系列专利算法可解决该问题，可采用统一天线满足 WLAN 和蓝牙对 2.4-GHz 频带的共享需求。整体解决方案尺寸对移动设备而言有时非常重要，由于 WiLink 6.0 解决方案核心器件外形较小，从而可实现不足 80 毫米的总体尺寸。

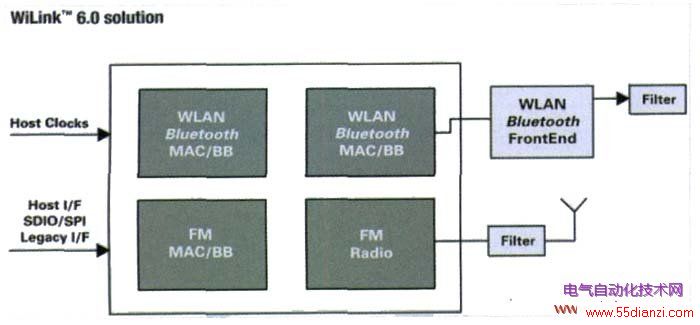

图 3 WiLink 6.0 解决方案方框图
WiLink 6.0 解决方案配套提供综合软件套包，可满足器件核心功能的开发与集成需求，名为 MCP（移动连接套件）包括运行产品所需的所有相关软件内容。套件中提供的 WLAN 驱动器具有各种功能，支持（STA、AP、P2P）和相关连接管理功能、安全性（客户端接口）、服务质量，以及扫描与漫游支持等，并提供了针对最终用户应用的外接机制等。
TI 通过 LS Research 在经过全面认证的模块中提供了 WL127x。TiWi 模块是一款高性能 2.4-GHz IEEE 802.11 a/b/g/n 和 Bluetooth 2.1+EDR 无线电产品，采用预认证的低成本封装。该模块可提供通过 SDIO/WSPI 界面与主机处理器共同支持 WLAN 应用所需的 PHY/MAC 层。此外，模块还可通过 HCI 传输层提供蓝牙平台，WLAN 与蓝牙都使用相同的天线端口。
蓝牙技术
