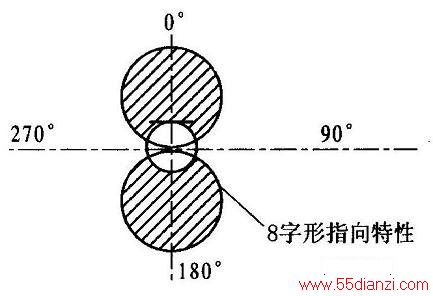

压差式传声器的振膜后面不密闭，因此振膜的振动取决于前面和后面的瞬时声压差，即对声压梯度产生响应。很显然，从前面0°和后面180°入射的声波，都可以产生很大的声压梯度，所以接收能力最强，具有较高的灵敏度。从侧面90°和270°入射的声波，到达振膜前后两面的强度相等，因而声压梯度为零，传声器没有输出，灵敏度为零。因此，压差式传声器具有8字形(或双向)指向特性，如下图所示。
3. 多种指向图形的组合

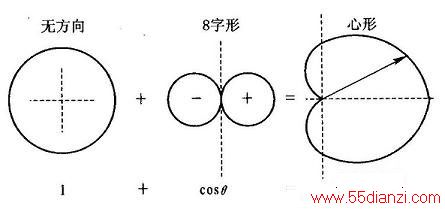

将一个无方向图形与一个8字形图形叠加起来，就能得到一个心形图形，如图2―5所示。这是因为在0°方向上，无方向图形与8字形图形相叠加，得到了两倍的灵敏度；在180°方向上两者大小相等，方向相反，结果相互抵消；在90°和270°方向上，因8字形图形灵敏度为零，因而，叠加的结果是保持无方向图形的灵敏度，它是0°入射灵敏度的一半。
心形特性的合成
心形指向特性是一种单方向指向特性，介于无方向和8字形指向特性之间，适合于手持式人声演唱和乐器演奏用传声器。

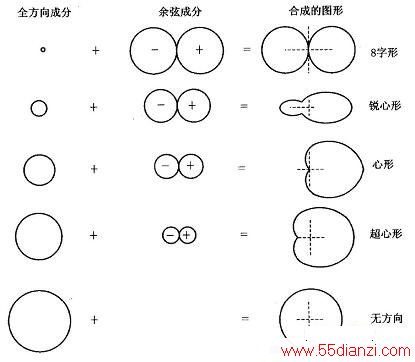

现在，我们可以以无方向、8字形和心形指向特性为基本图形，通过适当的组合，就可以得到许多个合成指向图形了。图2―6给出了5种主要的合成指向特性图形，可供选择传声器时参考。
实践证明，各种传声器的指向特性都会随频率而变化。当频率升高到3~4kHz以上时，指向特性有变尖锐的趋势。而且对于优质传声器来说，一要传声器的频带范围宽，二要传声器前后方向上灵敏度的比值，在声频的全频带内应保持基本相同。
