电源灯光和固态电源DIY

　　改造目的：

　　1．酷炫的灯光改造，让电源更拉风。

　　2．克服电源电容寿命“短板”，让电源使用更耐久。

　　准备材料及工具：

　　电容并联用PCB板、万裕16V 820μF电容×3、日化KZE 16V 2200μF电容若干只、12cm LED风扇、12V红色LED灯条、烙铁、绝缘胶带等

     STEP1:拆解电源并注意安全

      首先是拆开电源，将电源外壳上的四颗固定螺丝给拆下，然后将电源的外壳拿下。注意，电源在通电后，不管开机与否都会有高压电存在，因此最好在拆下电源之前拔下电源线，再按下电脑开关键让电源内的电容彻底放电。

　　STEP2:更换LED风扇

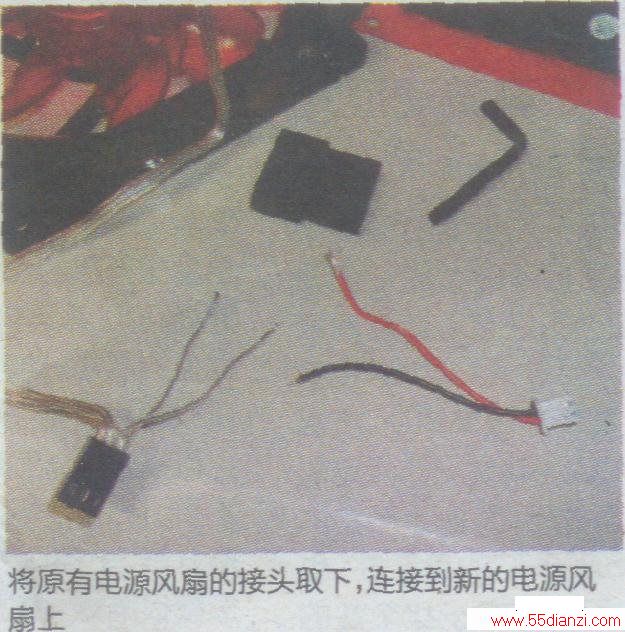

      首先改动的是风扇，笔者为电源准备了带有红光LED的12cm风扇，与外壳颜色相衬，为了方便接线，笔者在这里先剪下原来风扇的3PIN接头，再剪掉自购风扇上的电源D型接口，将原有的3Pin接口与新风扇的导线相连接，注意极性，不可接反，否则通电之后就不能工作了。接好线之后，在线材对接的地方用热缩管做一下绝缘，最后把风扇装到外壳上，风扇的改造就算是完成了。

　　STEP3:打磨电容

      在扳卡的宣传中我们知道固态电容拥有“永不爆浆”的优势，但这只是固态电容的好处之一，不过固态电容如果使用不当还是会爆的。但是经过这么多年的发展，固态电容已经是目前主板上最常见的元件了。不过，这次打磨电源所采用的电容是固态、电解电容组合，之所以不用全固态电容，是因为固态电容在低频的滤波表现上不如电解电容，因此在这里使用电解电容和固态电容的组合能够在低频与高频滤波上都有更好的效果。

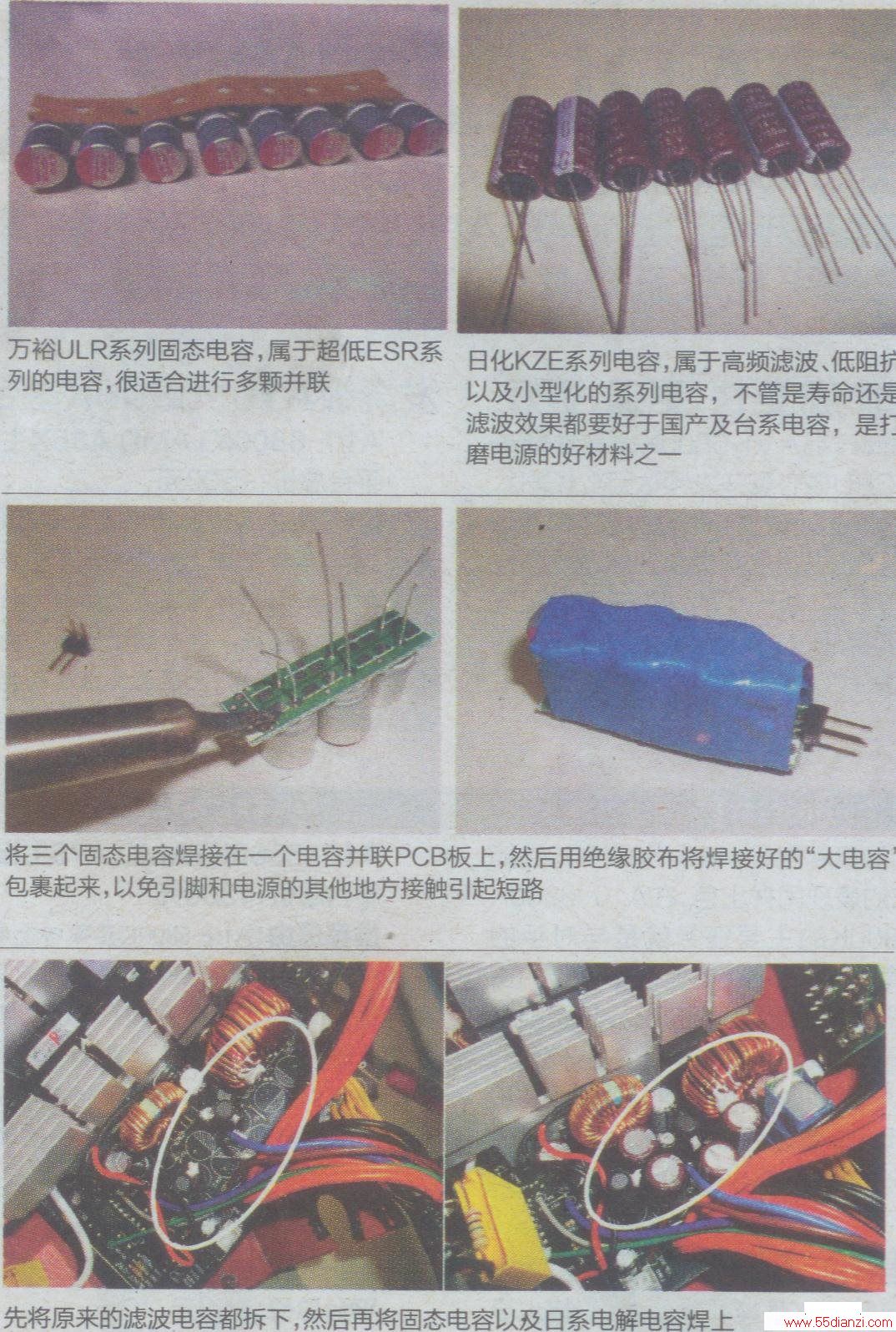

　　首先改造固态电容部分，这部分的电容主要是给+1 2V用的，因为+12V可输出电流较大，所以笔者在这里就主要针对+12V来进行打磨。普通的固态电容，我们可以找到的单颗容量最高的也就只有三洋的16V1000 μ F的固态电容，如果我们需要更大容量的话，就唯有自己DIY-个“大容量固态电容模块”了。将三颗电容都焊在电容并联板上，这样一来，这个东西就相当于820 μ Fx3=2460 μ F的固态电容了，这个容量是完全够用了。

　　虽然说笔者主要是针对电源的+12V电路部分进行打磨，但这并不意味着别的部分我就不改动了，像+5V、+3.3V，+12V第一级滤波这几个地方我都将会更换成日系电解电容，克服电源中的电容短板。先用烙铁将原来的滤波电容都拆下，再将固态电容以及日系电解电容焊上，这样，电源滤波电容部分的打磨就完成了。只是在安装电容时一定要看清PCB上的电容极性标志正确安装电容，一旦装反则有爆炸的危险！

　　STEP4:装炫光灯条

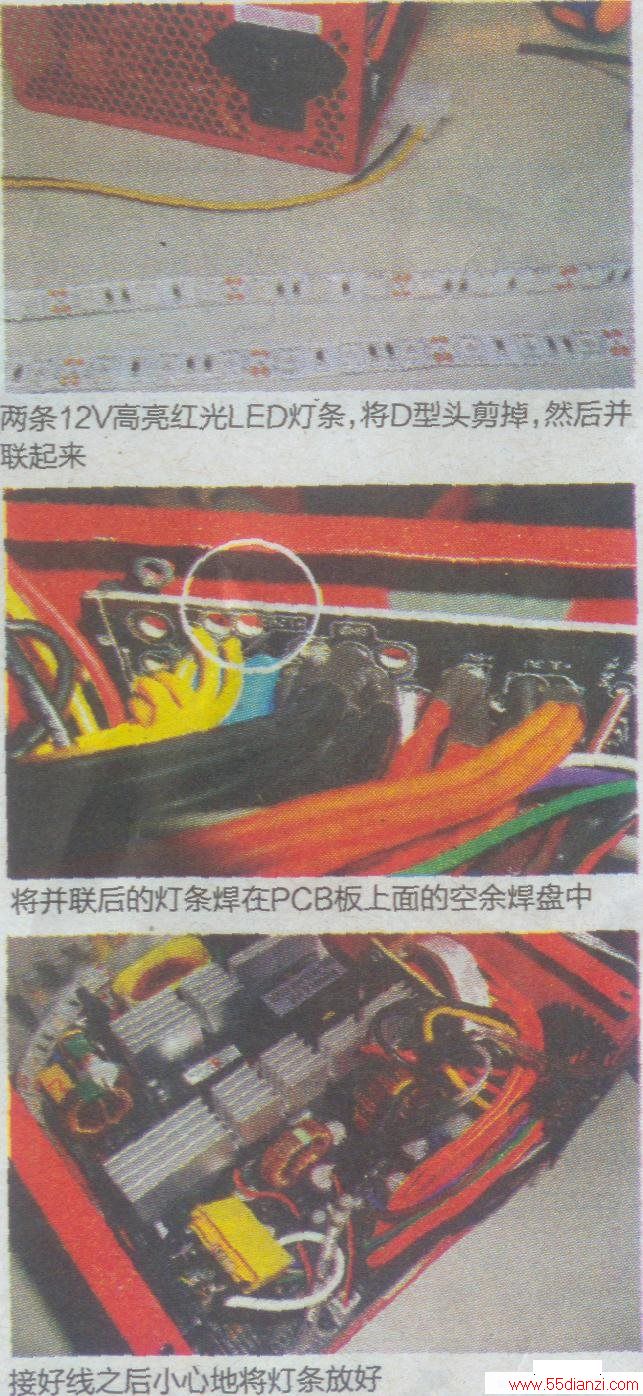

      由于电源采用的是大红色外壳，所以这次的改造也是往大红色的方向走，因为灯条是直接连接电源内部的，所以灯条的D型头我们不需要，直接剪掉，将两个灯条先并联起来。各位朋友在改造的时候一定要注意，电源当中线的颜色千万不能乱，常用ATX电源线的颜色规范是：黄色+12V、红色+5V、橙色+3.3V、黑色GND。

　　灯条的连接有两个可选的地方，第一个是输出模组板上面，第二个就是PCB上面的空余焊盘。当然，在电源预留有焊盘的情况下，我们直接将线接到这些地方是很方便的。接好线之后再小心地将灯条放好，由于电源里同时有高压与低压电路，而灯条要在电源电路中“穿梭”，所以在选择灯条的时候需要注意灯条是否有做滴胶处理，没有做滴胶处理的灯条不具有绝缘性，放在电源里容易引起短路。

　　STEP5：组装完成

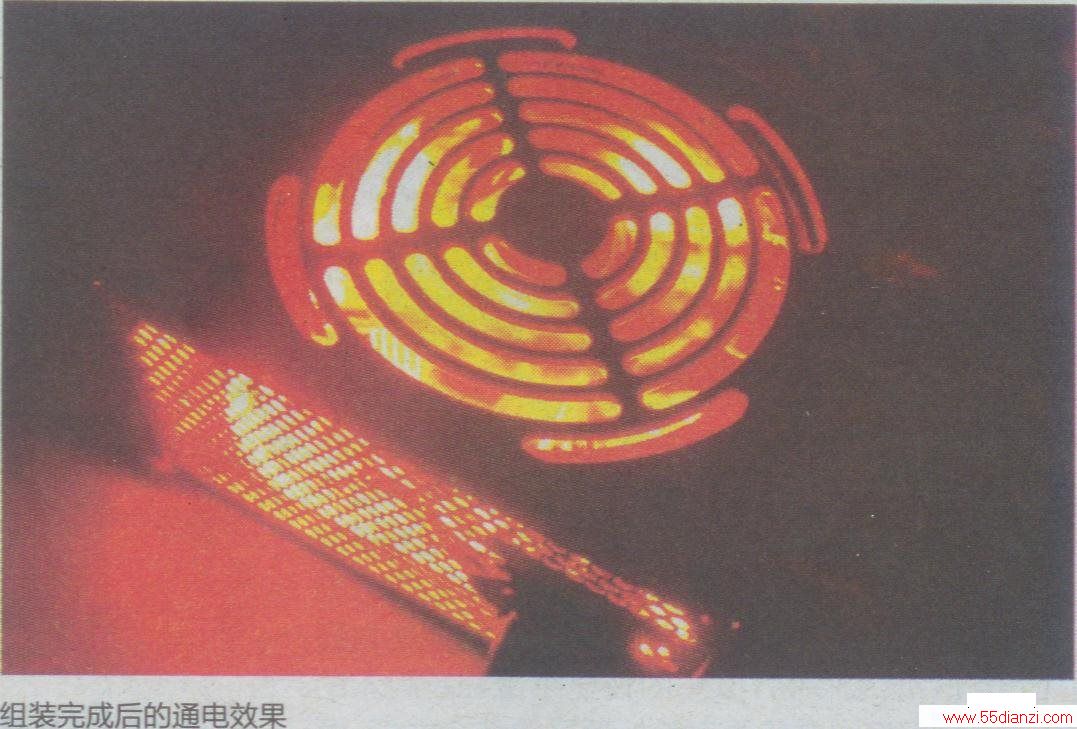

      所有焊接工作完成后，在装上电源外壳之前，我们可以通电试一下，可以看到电源瞬间亮了不小，火红火红的，电源内部就像—个熔炉一样。通电试机完成后，我们就可以将电源外壳装上，完成改造了。这只电源经过改造后，不但拥有了酷炫的灯光、拉风的外形，而且得到了更优质的输出（更好的纹波抑制效果，减轻主板滤波电容压力，让输出的电流更纯净），改造的目的已经完全达到了。

　　电解电容与固态电容的区别在哪里？

　　普通电解电容在寿命以及高频特性上都要比固态电容差（尽管固态电容与电解电容在105摄氏度下的寿命均为2000小时，但是随着温度的降低，固态电容寿命的增幅比电解电容大），固态电容在高频运作时ESR（等效串联电阻）极小，具有降低阻抗和更低热输出的特色，在100kHz至10MH7l间表现最为明显。而开关电源的开关频率往往在100kHz左右，这恰恰是固态电容“大展身手”的频段，因此在开关电源的输出滤波部分使用固态电容是会带来滤波质量的提升的！
