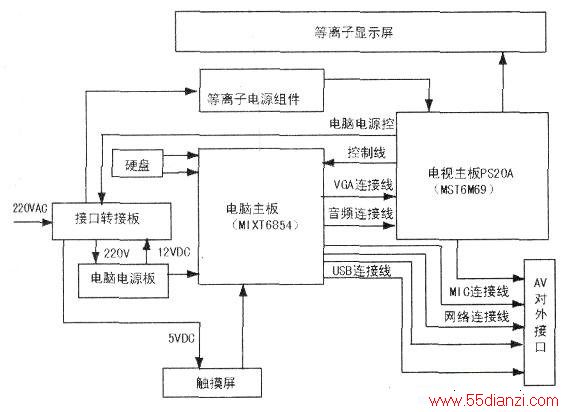

下图是长虹等离子PT50718T(P21)触摸电视整机信号处理框图。
由图可以看出，该机主板仍采用长虹PS20机芯合用的主板（所有信号处理过程与PS20机芯相同），在此基础上还内置了电脑（电脑工作所需电源板、电脑主机芯板）、触摸屏。这样便具有了电脑、触摸功能和电视功能的三合一产品，这种电视相当于电脑、电视机一体了。
触摸信号通过连接线可直接送入电脑，由电脑识别后，执行相应命令。内置电脑与整机主板发生关系需要启动控制信号，使电源板输出12V/4A电源供电脑工作，同时电脑送出复位信号给主板，电脑再进入正常启动工作，送出图像信号通过连接线接入主板，经主板处理后反应在屏幕上显示相应的电脑画面。要实现电脑启动控制，需电视开机后将信号源切换至“电脑”，再根据屏幕提示开启电脑，相应的执行与普通电脑一样的操作。关机时也要执行正常的关电脑指令进行关机，不能强制关机，否则损坏电脑。
