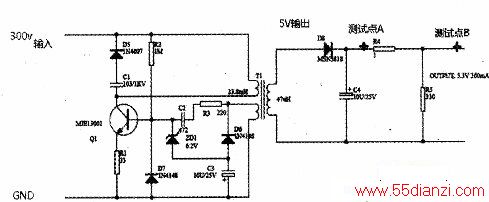

近段时间笔者自己动手制作了一个单片机实验板后却发觉这种旅行充电器输出电压会偏低，本来是5v的，用USB连线连上了实验板后却只有4.85V(V921数字万用表测得)，连换了几个充电器都是如此。再测试下却让我大跌眼镜，50mA时电压跃低0.1V．电流加到200mA时充电器输出的电压低至4.53V。这下不得不重新琢磨，是不是这种旅行充电器稳压性能太差而导致输出电压不稳呢？为此打开了三个旅行充电器的外壳，看看其电路怎样，几个充电器高压部分基本相同，只是功率管有些差别，有的用13001．有的用13003等。差异是5v输出电路，其电路如下图所示。
但详细检查后却发觉电路完全正常，不存在电容漏电、元器件异常等，但为何电压输出低致这样呢，百思不得其解。开关稳压电源一致认为稳压性能是最好的了，不会是如此吧！正准备放弃用线性稳压电源时，无意中测试A点的电压，发觉输出是5.08V，又加大电流再测试，输出电压也非常稳定，一直加到400mA时输出电压也稳定在5.07V，再用数字表表笔接B点电压和原来测试一样，低到4.33V，输出的电压为何会降低呢？百思不得其解，唯一影响电压输出低的只有电阻了，测量USB输出线阻值，正极线阻值为0.8Ω，那么正负两条输出线约1.6Ω了，这下可明白了是USB输出线线径电阻值大从而引起输出电压低，再折开USB数据线，发觉线径实在是细，线径细电阻肯定就变大了，道理虽然简单，但弄清楚也实在不容易，还以为这些名牌手机充电器是山寨货呢？我用的这条USB数据线长度约40cm时电阻就为1.6Ω了，再长些电阻不是更大？难怪输出电压会降低。早几年我用USB延长线接2.5英寸移动硬盘时，带不动硬盘，那时以为是延长线太长干扰信号严重导致移动硬盘读盘失败，从没有想到是USB数据线线径细问题，看来购买质量好的USB充电数据线是不二的选择。
