CMOS电路的工作原理

　　由于笔记本电脑厂商的设计不同，所以CMOS电路也有所不同，但基本电路原理是相同的，即笔记本电脑系统供电电路输出的3.3V电压和CMOS电池的正极都连接到CMOS跳线的一针，而CMOS跳线的另一针连接到南桥中的CMOS随机存储器和实时时钟电路。各笔记本电脑CMOS电路的区别主要在供电部分，有的采用两个稳压二极管，有的采用一个三端稳压二极管，有的采用系统供电电路的3.3V电压供电，有的将电池12V电压通过稳压器转换为3.3V电压供电。
　　

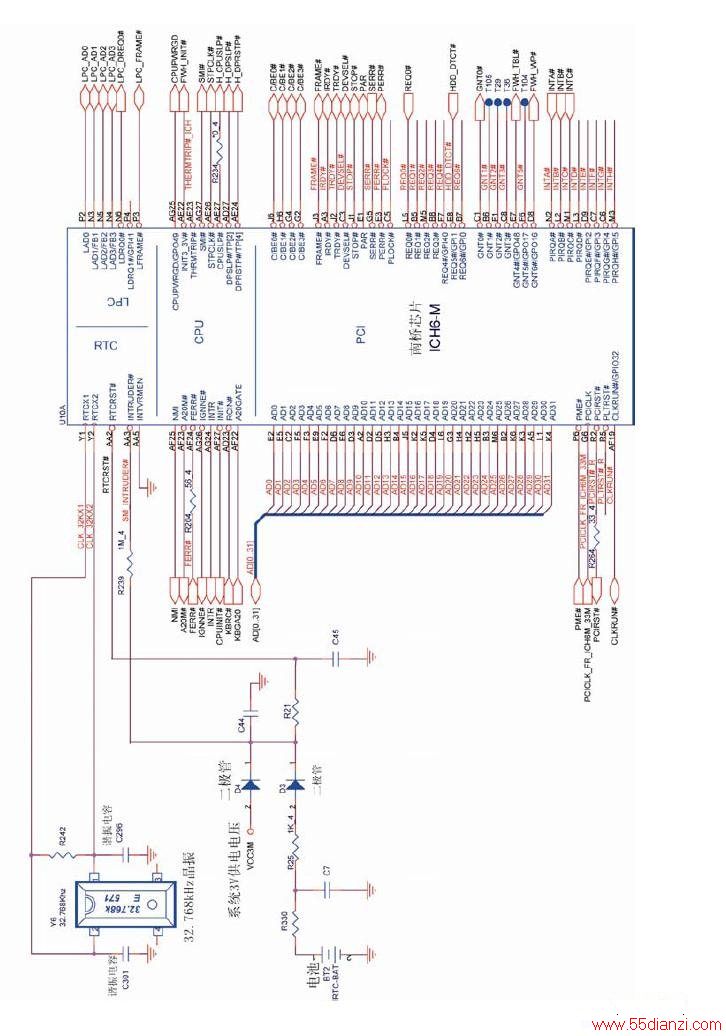

　　下面以Z60笔记本电脑为例，讲解笔记本电脑CMOS电路的工作原理。下图所示为CMOS电路原理图。
　　
　　图中，CMOS随机存储器和实时时钟电路的振荡器内置在南桥芯片内部，Y6为32.768kHz晶振，C301和C296为谐振电容，BT2为CMOS电池，D3和D4为两个相同型号的二极管（一般为压降0.3V的锗管）。VCC3M为系统供电电路输出的3.3V电压。
　　
　　当笔记本电脑没有开机时，电池BT2通过电阻R330、R25、二极管D3、电容C7、C45、电阻R21连接到南桥芯片的RTCRST#端，为南桥芯片提供3V的电压，南桥内部的CMOS随机存储器得到供电后，保存电脑硬件数据不丢失。同时，实时时钟电路也会得到供电，实时时钟电路中的振荡器和晶振Y6等开始工作，产生32.768kHz的时钟频率，并为南桥和CMOS电路提供时钟信号，CMOS电路处于工作状态，并随时准备参与唤醒任务。

　　当笔记本电脑开机后，系统供电电路产生的3.3V电压通过二极管D4，电阻R21加到稳压二极管D3的负极。此时由于稳压二极管D3正负极电压分别为3V和3.3V，负极电压高于正极电压，稳压二极管D3截止。因此由3.3V待机电压代替CMOS电池为南桥供电，此时CMOS电路同样处于工作状态，并随时准备参与唤醒任务。
　　
　　当笔记本电脑关机时，在电源断电的瞬间，稳压二极管D3的负极电压开始变低，当低于正极的3V时，稳压二极管D3导通，开始为南桥供电，使CMOS电路正常工作，保证CMOS存储器中的信息不丢失。
