单片机的三总线结构

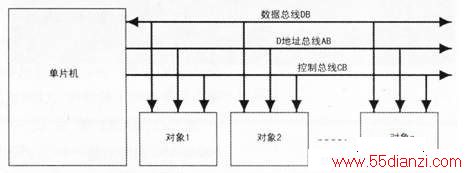

　　51系列单片机具有完善的总线接口时序，可以扩展控制对象，其直接寻址能力达到64k(2的16次方)。在总线模式下，不同的对象共享总线，独立编址、分时复用总线，CPU通过地址选择访问的对象，完成与各对象之间的信息传递。单片机三总线扩展示意如下图所示。
　　
　　1.数据总线
　　
　　51单片机的数据总线为PO口，PO口为双向数据通道，CPU从pO口送出和读回数据。
　　
　　2.地址总线
　　
　　51系列单片机的地址总线为16位。为了节约芯片引脚，采用PO口复用方式除了作为数据总线外，在ALE信号时序匹配下，通过外置的数据锁存器，在总线访问前半周从PO口送出低8位地址，后半周期从P0口送出8位数据。高8位地址则通过P2口送出。
　　
　　3.控制总线
　　
　　51系列单片机的控制总线包括读控制信号P3.7和写控制信号P3.6等，二者分别作为总线模式下数据读和数据写的使能信号。
