单片机总线时序分析

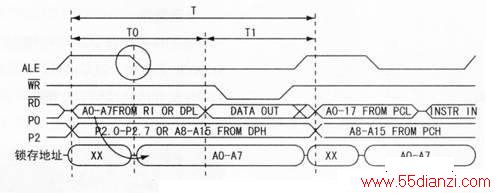

　　51单片机总线时序如下图所示。
　　
　　从下图中可以看出，完成一次总线(读写)操作周期为T，P0口分时复用，在TO期间，PO口送出低8位地址，在ALE的下降沿完成数据锁存，送出低8位地址信号，在T1期间，PO口作为数据总线使用，送出或读人数据，数据的读写操作在读、写控制信号的低电平期间完成。需要注意的是，在控制信号(读、写信号)有效期间，P2口送出高8位地址，配合数据锁存器输出的低8位地址，实现16位地址总线，即64kB范围的内的寻址。
　　
　　当执行“MOVXA，@DPTR”指令时，读信号反向RD有效，将选中的外部对象的数据读入单片机累加器A中；当执行“MOVX@DPTR，A”指令时，写信号反向WR有效，将累加器A中的数据发送给所选中的外部对象。由于CPU不可能同时执行读和写操作，所以读、写信号不可能同时有效。
