以前大家在PROTEL PCB中加入公司LOGO或者各种图标图案一般都是通过以下方法增加.用CAD打开图案,抓图.导出DWG文件.在从PROTEL导入DWG,对于一些不熟悉CAD的人来说,这无非是一件比较伤脑筋的事.
其实用过正版的Altium Designer 6/DXP2004的朋友应该都知道,其实在DXP2004版本开始PROTEL就有提供了一个快速导入LOGO或图性的脚本.根本无需经过那么多的步骤就可以快速向PCB中导入LOGO和图形.大家应该都有打开过PROTEL自带的那些PCB文件上面打着ALTIUM的标志的LOGO.那些LOGO也是用ALTIUM自家提供那个LOGO导入脚本完成.具体怎么用,这里做个简单的介绍:
注意:只有在DXP2004以后的版本才有.99和第一个的DXP版本是没有
DXP2004的脚本位置存放在X:Program FilesAltium2004ExamplesScriptsDelphiscript ScriptsPcbPCB Logo Creator(X:你安装的盘符)下
Altium Designer 6的脚本存放位置在:X:Program FilesAltium Designer 6ExamplesScriptsDelphiscript ScriptsPcbPCB Logo Creator下
Altium Designer 6使用方法:
在Altium Designer 6主界面下,单击DXP下拉菜单,选择运行脚本
弹出一个对话框,单击"浏览"
选择Program FilesAltium Designer 6ExamplesScriptsDelphiscript ScriptsPCBPCB Logo CreatorPCBLogoCreator.PRJSCR的脚本项目

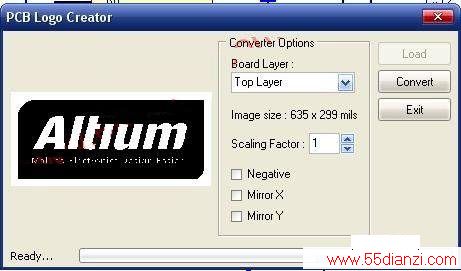

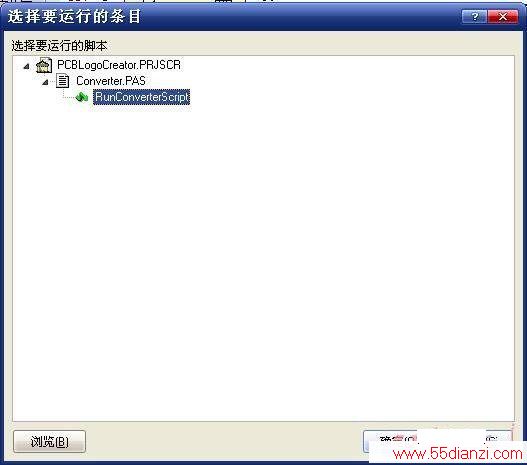

然后选择"RunConverterScpript",弹出一个"PCB Logo Creator"的对话框,单击"Laod"载入一幅单色的位图文件(注意:只能为BMP格式的单色图片才可以)然后再单击"Converter"等一会时间,等转换完成
至于DXP2004运行脚本略有不同,要先打开PCBLogoCreator.PRJSCR项目,才能运行该脚本.其它的与AD6一样.
