随着电子技术的普及，许多电子爱好者热衷于制作电子电路，但在制作过程中常会碰到一些印制线路板难以绘制的问题。尤其是一些精密电器，如遇到贴片元件、集成电路时，线条通常要达到0.5mm以上的精度，这就让一些电子制作爱好者大失所望。在此介绍两种快速、高效的制板方法，可以绘制一些复杂的线路又能进行成批量的制板。
工具配置：一瓶手摇自动喷漆（化工商店在售）；一组各种规格的钟表螺丝刀；一把直尺和一把曲线板；一把刻刀。
方法1：将预备好尺寸并打磨光滑的印制板取出，用手摇自动喷漆将铜箔一面喷涂均匀，晾干，然后对照设计好的印制线路图用钟表螺丝刀（因为钟表螺丝刀刀头很精密，这样两条引线之间的距离可以达到埋想的宽度）将不需要的部分消除。各种曲线可以用曲线板进行绘制。这种方法与传统的描漆法相比，既准确、快速而且又清洁。
最后将制作好后的覆铜板放进60%的二氯化铁溶液中腐蚀，当覆铜板上只剩下涂有油漆的线路板时取出，用清水漂洗干净，这样一块精美的印制线路板就制成了。

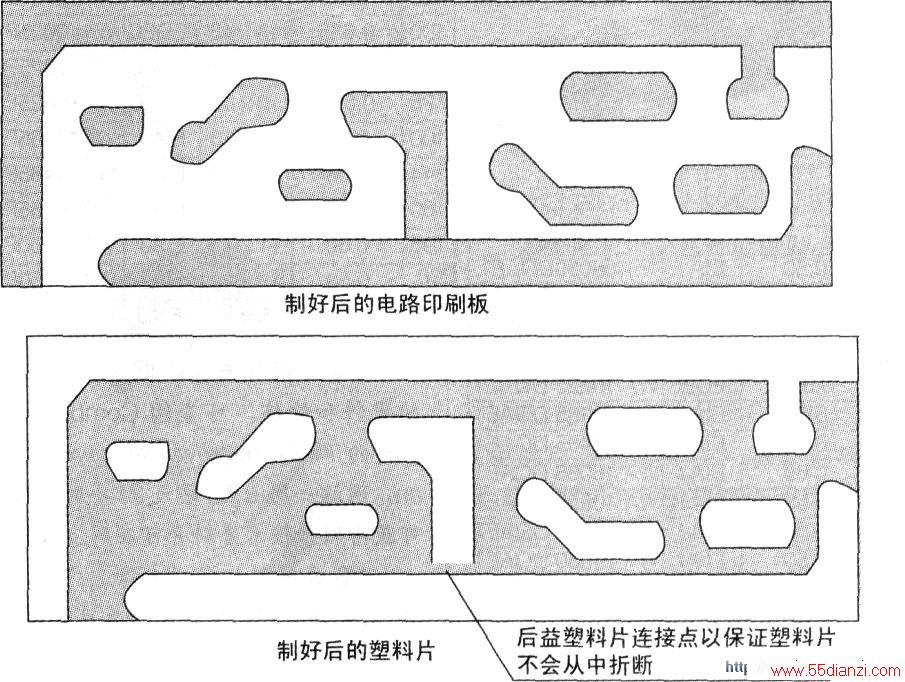

方法2：此种方法适合生产一些小批量的印制线路板。首先取一张平整的绝缘片或薄一些的塑料片（要求材料平整，薄一些，硬度大一些且便于雕刻），然后将塑料片按照印制线路图把需要留下的线条刻除、镂空，将不连接的线条用几个点相连，以保证保留部位不会脱落或产生位移（如图所示），塑料片制好后同样将它放在打磨光滑的覆铜板上，对位后用手摇自动喷漆涂均匀，然后揭开塑料片晾干，最后将相连的部位消除，放入三氯化铁溶液中腐蚀，这样用这一张塑料片可以做出许多精美的印制线路板。
运用以上方法，我相信电子爱好者再遇到此类问题，就会迎刃而解、游刃有余了。
