PCB经典层叠

PCB经典层叠

点击数:7837 次   录入时间:03-04 12:03:21   整理:http://www.55dianzi.com   布线-制版技术

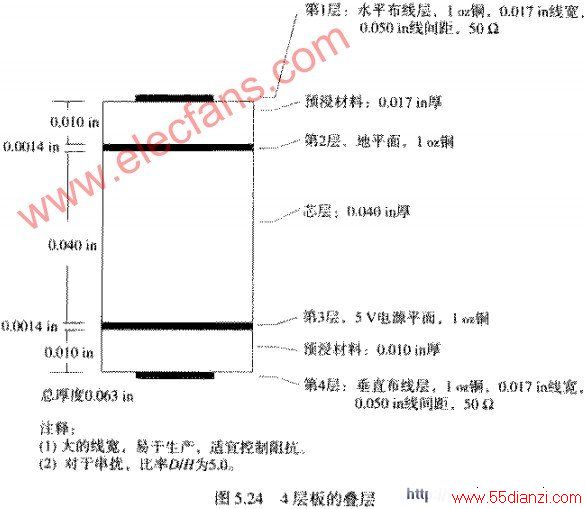

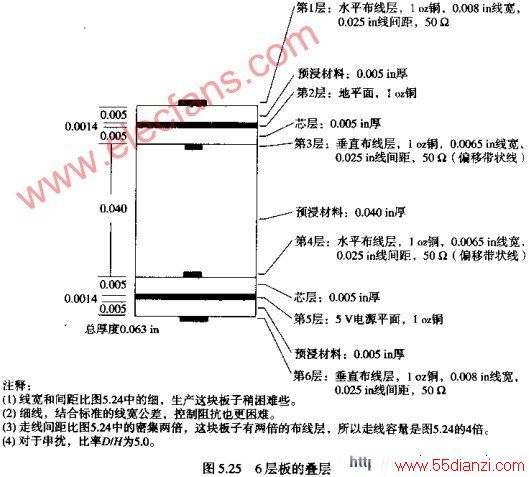

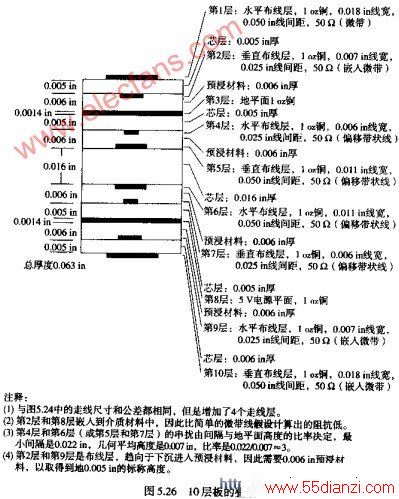

图5.24到5.26举例说明了分别为4层、6层和10层的三个板子的经典 叠层 布局。在下面描述的这些双层设计中,使用通常的环氧的环氧树脂多层制造方法,超过了10层、设计者通常结合使用另外的地平面隔离布线层。
