管理allegro中元件文字的方法

 在PCB设计中遇到了元件文字的问题，看下图

    是不是相当的乱，从字面上可以看出好多叠加的文字，到底是怎么回事呢？我们先从元件的封装说起，我们使用allegro在制作元件封装时，都是通过File-->New,然后在Drawing Type中选择PACkage symbols创建的，这时的allegro菜单中会多一个layout，而平时没有这个菜单，他专门负责上图中的文字

在上图中的layout中可以看到在Labels子菜单中还有六个选项

• RefDes这个是为了在放置时产生元件序号用的，是上图的C45
• DevICe这个是元件的名称，也就是上图中那一串非常小的字母
• Value这个是元件的真实值，也就是上图中104和105
• Tolerance是容许的误差值，一般不用
• Part Number是零件编号，一般不用

那我们明白了PCB中的这些元件的文字了，假如出现这种情况

是不是很乱啊，首先是看到那个蓝色的Ref Des太大了，都与元件重叠在一起了，怎么办？改变字体大小
setup->text sizes
text blk:字体编号
photo width: 配置线宽
width,height:配置字体大小
改变字体大小：edit->change，然后在右边控制面板find tab里只选text（只改变字体）
然后在右边控制面板options tab里line width添线的宽度和text bLOCk里选字体的大小。一定要注意Options 标签中的Class选择Ref Des，并且subclass要设置如下

最后选你准备改变的TEXT。
框住要修改的所有TEXT可以批量修改

可以从上图看出变小了，现在我们看起来感觉图还是很乱，怎么办？目前为止我们还不清楚其他的数值有用与否，不过宁可留到最后，就象学习LINUX的方式把事情推到最后处理，这里我们只需把其他的字体隐藏掉吧

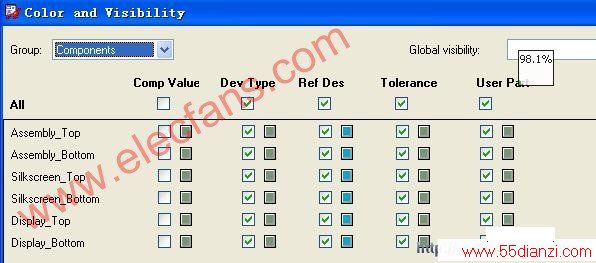

我们需要修改

Group选择Components，去掉 Comp Value(元件的值)还有Dev Type(元件类型)还有Tolerance(容差)User Part(用户元件编号)
