开关电源电路在PCB上的排版要点

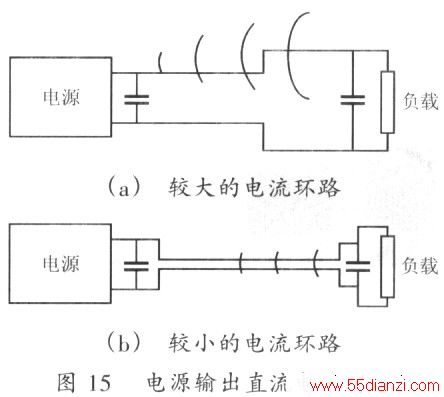

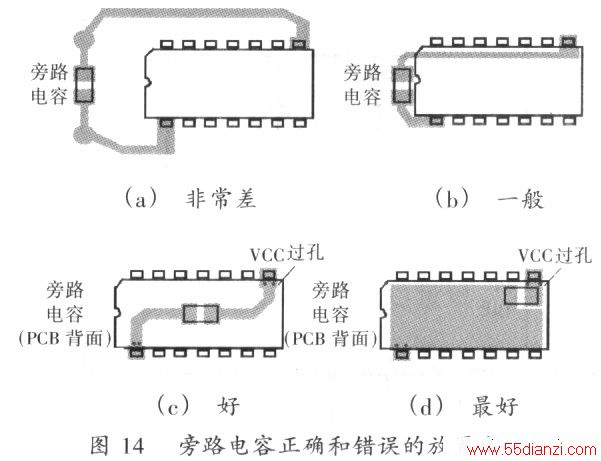

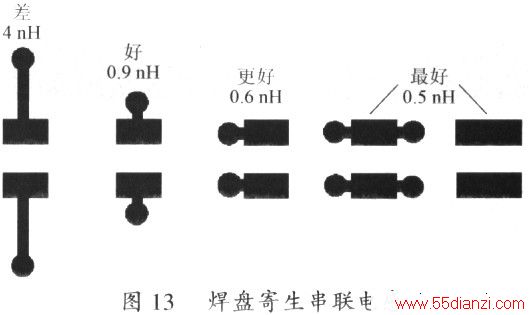

电源排版基本要点5 过孔放置不应破坏高频电流在地层上的流经。 设计者同时应注意不同焊盘的形状会产生不同的串联电感。图13显示了儿种焊盘形状的串联电感值。 旁路电容(Decouple)的放置也要考虑到它的串联电感值。旁路电容必须是低阻抗和低ESL乩的瓷片电容。但如果一个高品质瓷片电容在PCB上放置的方式不对，它的高频滤波功能也就消失了。图14显示了旁路电容正确和错误的放置方式。 1．6 电源直流输出 许多开关电源的负载远离电源的输出端口。为了避免输出走线受电源自身或周边电子器件所产生的电磁下扰，输出电源走线必须像图l5(b)那样靠得很近，使输出电流环路的面积尽可能减小。

l.7 地层在系统板上的分隔 新一代电子产品系统板七会同时有模拟电路、数字电路、开关电源电路。为了减小丌关电源噪音对敏感的模拟和数字电路的影响，通常需要分隔不同电路的接地层。如果选用多层PCB，不同电路的接地层可由不同PCB板层来分隔。如果整个产品只有一层接地层，则必须像图16中那样在单层中分隔。无论是在多层PCB上进行地层分隔还是在单层PCB 上进行地层分隔，不同电路的地层都应该通过单点与开关电源的接地层相连接。 电源排版基本要点6 系统板七不同电路需要不同接地层，不同电路的接地层通过单点与电源接地层相连接。
