笔记本电脑电池的内部结构

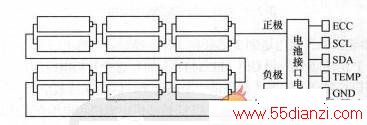

　　笔记本电脑电池的种类繁多，接口也不同，一般为5-7个触点，其中常用的有5个触点，它们分别接电源正极、电源负极、时钟线、数据线和温度检测线。笔记本电脑电池内部结构如下图所示。
　　
　　●笔记本电脑内部的电池是由多节电池组成的电池组，电池两两并联后再串联，两两并联的目的是提高电池的容量和可靠性，并联后再串联的目的是提高输出电压。
　　
　　●ECC为电源正极，常用BT+、M-BAT-IN或S-BAT-IN等表示。

　　●GND为地，也就是电源负极。
　　
　　●SCL为时钟线，常用BAT_SCLK、12C_CLK_BT等表示。
　　
　　●SDA为数据线，常用BAT_DATA、12C_DATA_BT等表示。
　　
　　●TEMP为温度检测线，常用M_TEMP、TH等表示。
